Allgemeine Beschreibung

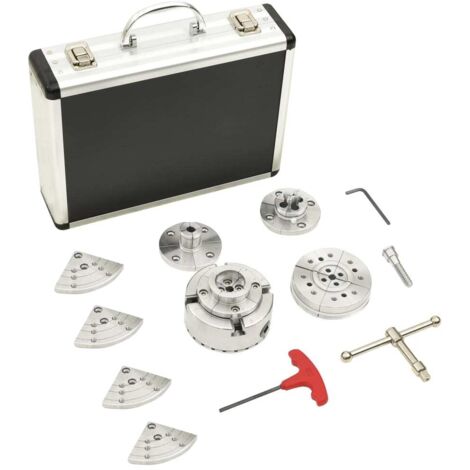

Dieses selbstzentrierende Spannfutter Set mit einem Durchmesser von 95 mm (3,75 Zoll) ist eine mechanische Vorrichtung, die zum Spannen von Werkstücken auf einer Drechselmaschine verwendet wird. Das aus robustem Stahl gefertigte Set umfasst ein selbstzentrierendes 4-Backenfutter sowie austauschbare Spannbacken, die für Holzspindel, Schalen und schwer zu befestigende Werkstücke geeignet sind. Es ist für eine 1" x 8 TPI Spindel konzipiert.Technische daten
- Farbe: Rot und Schwarz
- Material: Stahl
- Anzahl der Backen: 4
- Selbstzentrierend
- Spanndurchmesser: 95 mm (3,75 Zoll)
- Koffer-Abmessungen: 30,5 x 22,5 x 7,5 cm (L x B x H)
- Spannbereich (innen):
- #1 Stufenbacken: 2,5 mm - 35 mm
- #2 Runde Backen: 32 mm - 64 mm
- #3 Runde Backen: 76 mm - 108 mm
- #4 Pin-Backen: 9,5 mm - 45 mm
- #5 Flachbacken: 73 mm
- Spannbereich (außen):
- #1 Stufenbacken (untere Stufe): 38 mm - 73 mm
- #1 Stufenbacken (obere Stufe): 19 mm - 51 mm
- #2 Runde Backen: 45 mm - 80 mm
- #2 Runde Backen: 90 mm - 124 mm
- #4 Pin-Backen: 25 mm - 60 mm
- #5 Flachbacken: 130 mm
- Indexierte Rückplatte: 24 und 36 Positionen
- Gewinde: 1" x 8 TPI
- Max. Geschwindigkeit: 3000 U/min
- Nettogewicht: 4,5 kg
- Kann runde und quadratische Werkstücke aufnehmen
- Zusammenbau erforderlich: Ja
Lieferumfang
- 1 x Spannfutter-Körper
- 1 x Tragetasche
- 1 x T-Griff-Sechskantschlüssel 4 mm
- 1 x Futterschlüssel 8 mm
- 1 x Holzwurm-Schraube
- 1 x Sechskantschlüssel
- 4 x #1 Stufenbacke
- 4 x #2 Runde Spannbacke
- 4 x #3 Runde Spannbacke
- 4 x #4 Pin-Spannbacke
- 8 x Flachkopfschraube M5 8x8
- 8 x Griffbolzen 13 mm, M6 1x6
- 8 x Griffbolzen 18 mm, M6 1x6
