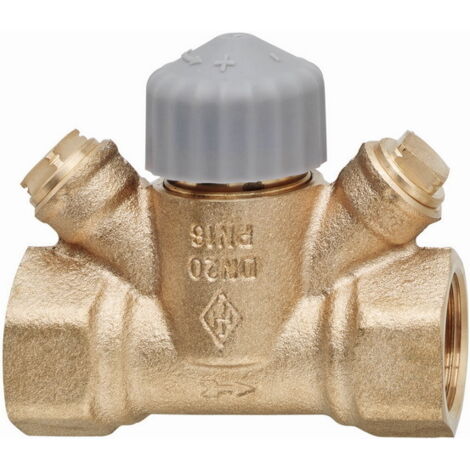

IMI TA Strangventil und Regelventil TA-Multi, Nennweite DN 20 Nenndruck PN 16, Innengewinde, Rotguss

IMI TA Strangventil und Regelventil TA-Multi, Nennweite DN 20 Nenndruck PN 16, Innengewinde, Rotguss

Das IMI TA TA-Multi Strangventil und Regelventil in der Nennweite DN 20 und Nenndruck PN 16 ist eine innovative Lösung für Heizungs- und Kältesysteme. Gefertigt aus korrosionsbeständigem, entzinkungsfreiem Rotguss, vereint es die Funktionen eines Strangregulierventils, Differenzdruckreglers und Regelventils in einem Basisventil. Der druckentlastete Ventilkegel ermöglicht den zuverlässigen Einsatz auch bei höheren Differenzdrücken.

Wie funktioniert das IMI TA TA-Multi Ventil?

Das TA-Multi Basisventil von IMI TA kombiniert die Funktionen eines Strangregulierventils, Differenzdruckreglers und Regelventils. Es ist für den Einsatz in Heizungs- und Kältesystemen konzipiert und kann mit verschiedenen Komponenten wie Voreinstell- und Absperrhandrädern, Differenzdruckreglern, Thermostat-Köpfen, Rücklauftemperaturbegrenzern oder Stellantrieben kombiniert werden. Der Anschluss M30x1,5 dient der Montage dieser Elemente.

Welche Vorteile bietet der druckentlastete Ventilkegel?

Ein wesentliches Merkmal des TA-Multi Ventils ist der druckentlastete Ventilkegel. Diese Konstruktion macht das Ventil besonders geeignet für Anwendungen mit höheren Differenzdrücken, da sie eine präzise und stabile Regelung unter anspruchsvollen Betriebsbedingungen ermöglicht. Das Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss (Bronze Rg 5) trägt zur Langlebigkeit und Beständigkeit bei.

Welche Anschlussmöglichkeiten und Ausstattungsmerkmale sind vorhanden?

Das Ventil verfügt über Innengewindeanschlüsse R 3/4 x R 3/4 (zylindrisch BSPP) für eine einfache Integration in bestehende Rohrleitungssysteme. Es ist mit einem Messanschluss, Impulsleitungsanschluss und Messnippeln ausgestattet, die eine präzise Systemüberwachung und -einstellung ermöglichen. Ein Entleerungsventil ist ebenfalls integriert. Das TA-Multi ist für die Handbedienung geeignet und erfordert für Installation und Wartung kein Spezialwerkzeug.

Technische Daten

• Nennweite: DN 20
• Nenndruck: PN 16
• Zulässige Betriebstemperatur: 120 °C
• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Anschluss: Innengewinde R 3/4 x R 3/4 (BSPP)
• Kvs-Wert: 3,57
• Anschluss für Antriebe: M30x1,5
• Durchmesser Handrad: 48
• Mit Entleerungsventil: Ja
• Mit Messanschluss: Ja

Das IMI TA TA-Multi Strangventil und Regelventil DN 20 bietet eine effiziente und zuverlässige Lösung für die präzise Regelung in Heizungs- und Kältesystemen. Durch die Kombination von Strangregulierung, Differenzdruckregelung und Regelventil in einem Gerät sowie den druckentlasteten Ventilkegel ist es für anspruchsvolle Anwendungen mit höheren Differenzdrücken bestens geeignet. Gefertigt aus Rotguss und ausgelegt für PN 16 und 120 °C Betriebstemperatur, stellt dieses Ventil eine langlebige und anpassungsfähige Komponente dar.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 5850-03.000
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 48
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: ja
• Länge Anschluss 1: 4,7
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 3,57
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 20
