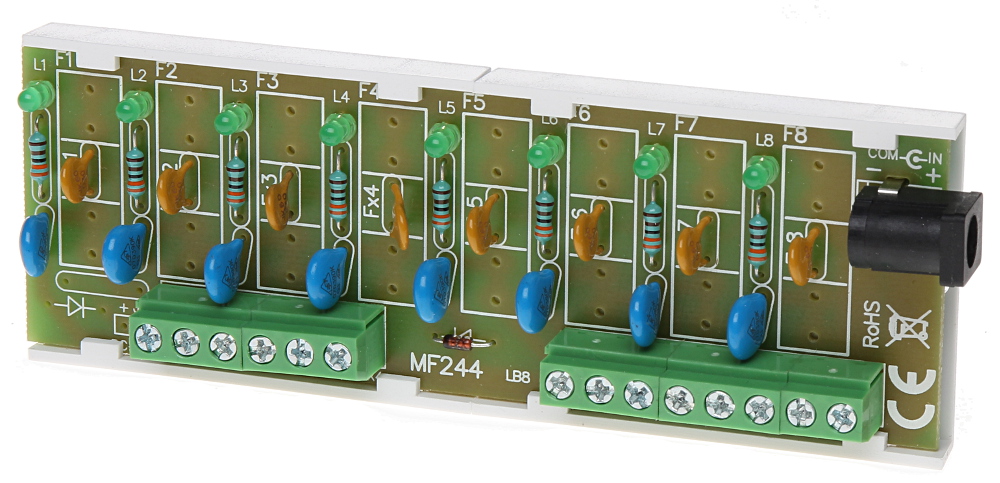

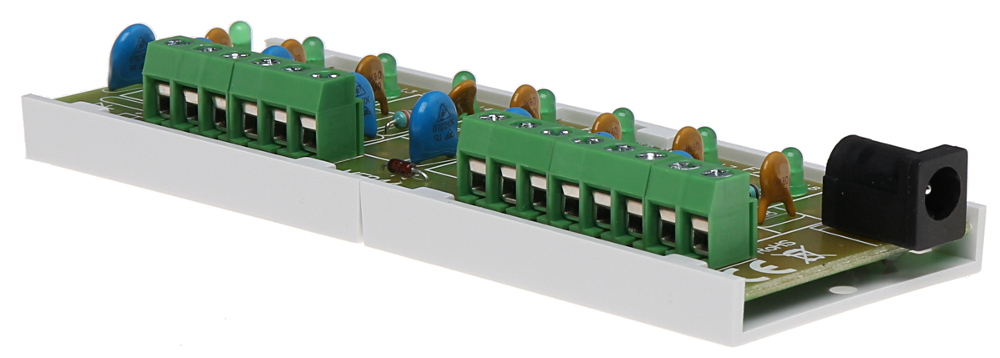

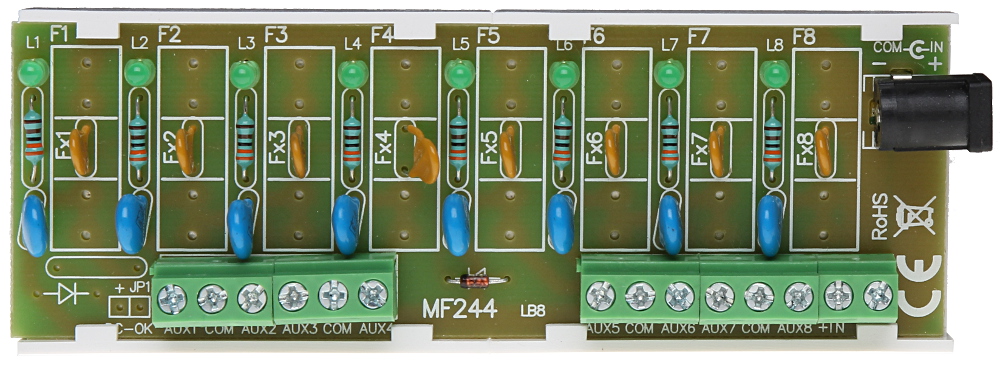

Stromverteilungsmodul Pulsar AWZ-577 mit 8 Ausgängen

Das Pulsar Stromverteilermodul AWZ-577 verteilt Gleichstrom von zwei Eingängen auf acht Ausgänge. Es ist für die Stromversorgung mehrerer angeschlossener Geräte ausgelegt und eignet sich insbesondere für Überwachungssysteme. Die Eingänge unterstützen eine Versorgungsspannung von 10 bis 30 V DC. An den Ausgängen stehen jeweils bis zu 0,3 A zur Verfügung; die angegebene Gesamtkapazität beträgt 2,4 A. Polymer-PTC-Sicherungen schützen die Ausgänge. Das passive Modul besitzt ein Kunststoffgehäuse und eine LED-Anzeige zur optischen Rückmeldung.

Vorteile

• Zwei Eingänge: Die zwei Anschlüsse ermöglichen die Einspeisung der Gleichstromversorgung in das Modul.
• Acht Ausgänge: Über die acht Anschlüsse lassen sich mehrere Geräte von einem Modul aus mit Strom versorgen.
• Ausgangsstrom von 0,3 A je Anschluss: Die Stromangabe hilft dabei, die angeschlossenen Verbraucher passend auszuwählen.
• Versorgung mit 10 bis 30 V DC: Der Eingangsspannungsbereich unterstützt den Einsatz mit passenden Gleichstromquellen.
• Polymer-PTC-Sicherungen: Die Sicherungen dienen dem Schutz der Ausgänge.
• LED-Anzeige: Die Leuchtanzeige gibt eine optische Rückmeldung am Modul.
• Kompakte Abmessungen: Mit 124 × 43 × 21 mm lässt sich das Modul in geeigneten Installationsbereichen unterbringen.

Technische Daten

• Marke: Pulsar
• Modell/Referenz: AWZ-577
• Produkttyp: passives Stromverteilermodul
• Stromversorgung: Gleichstrom (DC)
• Eingangsspannung: 10–30 V DC
• Anzahl der Eingänge: 2
• Anzahl der Ausgänge: 8
• Ausgangsstrom: 8 × 0,3 A
• Angegebene Stromkapazität: 2,4 A
• Schutz: Polymer-PTC-Sicherungen
• Anzeige: LED
• Gehäusematerial: Kunststoff
• Abmessungen (L × B × H): 124 × 43 × 21 mm
• Gewicht: 0,05 kg

Einsatzbereiche

Das Modul kann zur Stromverteilung in Überwachungssystemen eingesetzt werden, wenn mehrere passende Geräte versorgt werden sollen. Es eignet sich für Installationen mit einer Gleichstromquelle im Bereich von 10 bis 30 V. Auch bei Anlagen, in denen die Versorgung auf bis zu acht Anschlüsse aufgeteilt werden muss, kann es verwendet werden. Vor dem Anschluss lässt sich anhand der Stromangaben prüfen, ob die Verbraucher zu den Ausgängen passen.

Tipps zu Gebrauch und Pflege

Prüfen Sie vor dem Anschließen, ob die Gleichstromquelle innerhalb des angegebenen Spannungsbereichs liegt. Berücksichtigen Sie bei der Auswahl der Verbraucher den Ausgangsstrom von 0,3 A je Anschluss sowie die angegebene Gesamtkapazität von 2,4 A. Verbinden Sie die Geräte mit den vorgesehenen Ausgängen und beachten Sie die LED-Anzeige als optische Rückmeldung. Halten Sie das Kunststoffgehäuse und die Anschlüsse frei von Staub und Feuchtigkeit.
