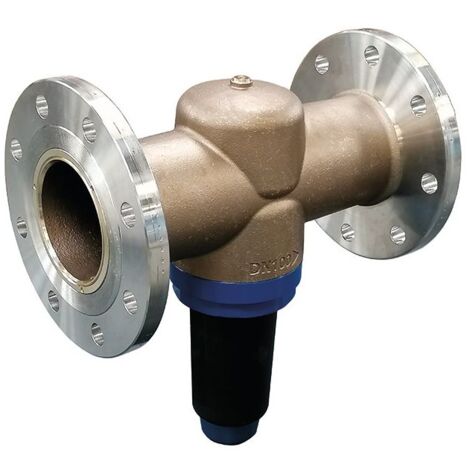

SYR Sasserath Flanschdruckminderer 6247, Anschlussgröße DN 80, bis Baujahr 12/2018

SYR Sasserath Flanschdruckminderer 6247, Anschlussgröße DN 80, bis Baujahr 12/2018

Der Flanschdruckminderer 6247 von SYR Sasserath ist eine robuste Lösung zur Druckreduzierung in industriellen und gewerblichen Anlagen. Mit einer Anschlussgröße von DN 80 und einem Flanschanschluss nach EN 1092-3 eignet sich das Modell für den Einsatz mit Wasser, Pressluft sowie neutralen, nichtklebenden Gasen und Flüssigkeiten. Das Gerät ist für Anlagen bis zum Baujahr 12/2018 konzipiert und bietet eine zuverlässige Regelung des Ausgangsdrucks bei einem maximalen Eingangsdruck von 16 bar.

Wie ist der Flanschdruckminderer aufgebaut?

Das Gehäuse des Druckminderers besteht aus hochwertigem Rotguss (Rg 5), während die Kappe aus glasfaserverstärktem Kunststoff gefertigt ist. Die internen Bauteile bestehen aus hochtemperaturfestem Kunststoff, was die Langlebigkeit in anspruchsvollen Betriebsumgebungen unterstützt. Zur Ausstattung gehören integrierte Schmutzfänger mit einer Maschenweite von 0,25 mm sowie zwei Manometerstutzen, die eine präzise Überwachung des Eingangs- und Ausgangsdrucks ermöglichen. Die Dichtungen sind aus EPDM gefertigt, was eine zuverlässige Abdichtung sicherstellt.

Welche Leistungsmerkmale bietet das Gerät?

Der Druckminderer ermöglicht eine flexible Regelung des Ausgangsdrucks in einem Bereich von 1,5 bis 6 bar, wobei die Werkseinstellung bei 4 bar liegt. Das Reduzierverhältnis beträgt maximal 10:1. Das Gerät ist für eine Betriebstemperatur von bis zu 30 °C ausgelegt. Die Einbaulage ist beliebig wählbar, wobei eine Ausrichtung mit der Druckminderer-Patrone nach unten empfohlen wird, um eine optimale Funktion zu unterstützen.

Technische Daten

• Anschlussgröße: DN 80
• Anschlussart: Flansch nach EN 1092-3
• Maximaler Eingangsdruck: 16 bar
• Regelbereich Ausgangsdruck: 1,5 bis 6 bar
• Werkseinstellung: 4 bar
• Gehäusewerkstoff: Rotguss (Rg 5)
• Maximale Betriebstemperatur: 30 °C
• Maschenweite Schmutzfänger: 0,25 mm
• Reduzierverhältnis: max. 10:1
• Baulänge: 310 mm

Der SYR Flanschdruckminderer 6247 überzeugt durch seine solide Verarbeitung aus Rotguss und die präzise Einstellbarkeit des Ausgangsdrucks. Mit einem maximalen Eingangsdruck von 16 bar und der Eignung für verschiedene Medien wie Wasser und Gase bietet er eine flexible und langlebige Lösung für die Druckregulierung in DN 80 Rohrleitungssystemen. Die integrierten Schmutzfänger und die einfache Wartung durch die Manometerstutzen tragen zur Betriebssicherheit der Anlage bei.

Produktspezifikation

• Hersteller-Warengruppe: Druckreduzierung
• Hersteller-Produktgruppe: 1003 - Druckminderer
• Hersteller-Artikelnummer: 6247.80.000
• Bauhöhe: 278
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mit Manometer: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Nenndurchmesser Anschluss 2: DN 80
• Max. Vordruck: 16
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 310
• Arbeitslänge Anschluss 1: 310
• Geeignet für Dampf: nein
• Mit Siphon: nein
• Mediumtemperatur (Dauerbetrieb): 5 - 30
• Nenndurchmesser Anschluss 1: DN 80
• Reduzierter Druck: 1,5 - 6
• Mit Kupplungen: nein
• Anschlüsse: Flansch
• Nenndurchmesser: DN 80
• Trinkwasserkonform nach UBA: Ja
