SYR Sicherheitsgruppe 25 SYRobloc DN 20, G3/4 8bar rohgelb

SYR Sicherheitsgruppe 25 SYRobloc DN 20, G3/4 8bar rohgelb, 0025.20.001

• Hersteller: Syr
• Artikelnummer: 0025.20.001

SYR Sicherheitsgruppe 25 SYRobloc DN 20, mit G3/4 Verschraubungen und 8 bar Membran-Sicherheitsventil, rohgelb

Die SYR-Sicherheitsgruppe 25, DN 20 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753, Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE, und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers. Zusätzlich ist ein Druckminderer vorgeschaltet, der den erforderlichen Anlagendruck einregelt.

Die Sicherheitsgruppe 25.2 besteht aus Druckminderer, ein- und ausgangsseitiger Absperrung, Rückflussverhinderer mit Prüfvorrichtung, Manometeranschluss und Membran-Sicherheitsventil sowie Ablauftrichter. Das leicht austauschbare Membran-Sicherheitsventil mit verschleißfestem Edelstahlsitz ist zur Anpassung an unterschiedliche Einbauverhältnisse durch einen Verschraubungsanschluss um 360 Grad drehbar. Verschraubungen mit R ¾''.

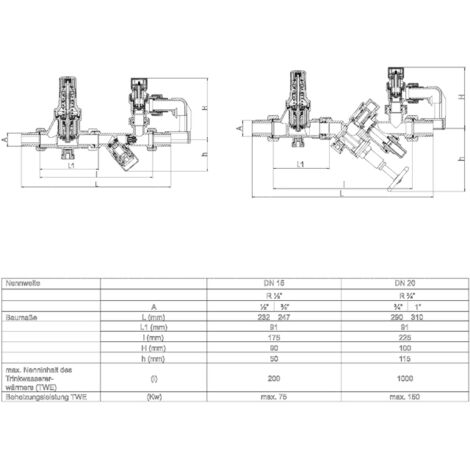

Technische Daten:

Eingangsdruck: 10 bar nach DIN EN 1488

Betriebsdruck: max. 80% des Ansprechdrucks vom Sicherheitsventil

Betriebstemperatur: max. 30°C Eintrittstemperatur

Einstellbereich Druckminderer: 1,5 - 6 bar (Werkseinstellung 4 bar)

Max. Nenninhalt TWE: 1000 Liter

Ansprechdruck: Werksseitig: 8 bar

Medium: Trinkwasser

Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-p

Einbaulage: beliebig

Durchflussleistung: DN 15: 1,3 m³/h bei ?p 1,1 bar

ABP-Nr.: P-IX 16742/I (DM), PA-IX 1794/I (SG)
