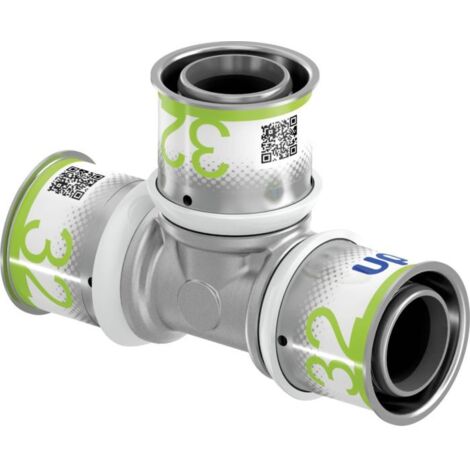

Uponor S-Press Plus T-Stück 32x32x32mm, 1070563

Uponor S-Press Plus T-Stück 32x32x32mm, 1070563

Das Uponor S-Press Plus T-Stück 32x32x32mm aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, der speziell für den Einsatz in Trinkwasserinstallationen sowie Heiz- und Kühlsystemen entwickelt wurde. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet es optimalen Korrosionsschutz und Hygiene. Die durchflussoptimierte Konstruktion sorgt für geringe Druckverluste und eine sichere, längskraftschlüssige Radial-Pressverbindung.

Wie ist das Uponor S-Press Plus T-Stück konstruiert?

Das T-Stück besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung zum Korrosionsschutz. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen. Die Pressmuffen sind mit einer fest fixierten, außen korrosionsbeständigen Edelstahl-Presshülse mit Sichtfenster ausgestattet, die eine sichere Pressbackenführung ermöglicht. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Welche technischen Eigenschaften und Zertifikate besitzt das T-Stück?

Das T-Stück ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt. Es ist zugfest mit einem Zugfestigkeits-Test gemäß CSTB NF EN 1979 von über 1600 N und systemgebunden, was eine hohe Betriebssicherheit in Uponor Mehrschichtverbundrohrsystemen sicherstellt. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen. Zertifikate wie DVGW, ÖVGW und KIWA/KOMO bestätigen die Eignung für Trinkwasserinstallationen und weitere Anwendungsbereiche.

Wie erfolgt die Installation und welche Vorteile bietet das Presssystem?

Die Installation erfolgt ohne Kalibrieren und Entgraten der Rohre, was den Montageaufwand reduziert. Eine bewährte Prüfsicherheit „unverpresst undicht“ bei Dichtheitsprobe mit 150 mbar Überdruck ermöglicht die sofortige Erkennung undichter Verbindungen. Die Verpressung ist durch eine einzigartige Kennzeichnung sichtbar, die eine einfache Kontrolle vor und während der Dichtheitsprüfung bietet. Eine schnelle Dimensionserkennung wird durch Farbkodierung unterstützt, und ein QR-Code bietet direkten Zugang zu weiteren Produktinformationen.

Für welche Anwendungen ist das Uponor S-Press Plus T-Stück geeignet?

Das T-Stück ist vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heizen/Kühlen. Für Trinkwasser ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer erlaubt. Im Einsatzbereich Heizung ist es für eine maximale Dauerbetriebstemperatur von 80 °C bei 10 bar geeignet, mit kurzzeitigen Störfalltemperaturen von 100 °C für maximal 100 Stunden.

Technische Daten

• Ausführung: T-Stück
• Rohraußendurchmesser: 32 mm
• Anschlüsse: 3x Pressmuffe
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Zugfestigkeits-Test: > 1600 N
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Das Uponor S-Press Plus T-Stück 32x32x32mm ist eine zuverlässige und hygienische Verbindungslösung für moderne Haustechniksysteme. Gefertigt aus entzinkungsbeständigem und verzinntem Messing, bietet es Langlebigkeit und Korrosionsschutz. Mit einem maximalen Arbeitsdruck von 10 bar und Eignung für Trinkwasser- sowie Heizungsanwendungen bis 80 °C stellt dieser Pressfitting eine sichere und effiziente Komponente für professionelle Installationen dar.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070563
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 3: verzinnt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 32
• Rohraußendurchmesser Anschluss 3: 32
• Länge Anschluss 1: 51
• Länge Anschluss 2: 51
• Arbeitslänge Anschluss 1: 23
• Arbeitslänge Anschluss 2: 23
• Länge Anschluss 3: 51
• Arbeitslänge Anschluss 3: 23
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 3,4
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 0,7
• Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575: 4,1
• Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575: 6,7
• Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575: 14,7
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 7,9
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
