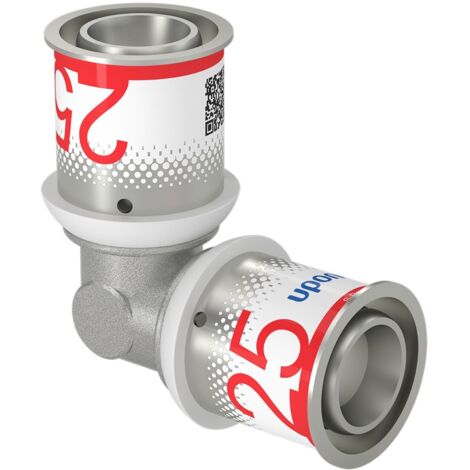

Uponor S-Press Plus Winkel 25x25mm, 1070525

Uponor S-Press Plus Winkel 25x25mm, 1070525

Der Uponor S-Press Plus Winkel 25x25mm aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, der für sichere und langlebige Rohrverbindungen in Trinkwasserinstallationen sowie Heiz- und Kühlsystemen entwickelt wurde. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet dieser 90-Grad-Winkel eine zuverlässige Lösung. Die innovative Presstechnik ermöglicht eine schnelle und einfache Installation ohne Kalibrieren oder Entgraten des Rohres und sorgt für hohe Prüfsicherheit.

Welche Materialien und Konstruktionsmerkmale zeichnen den Uponor S-Press Plus Winkel aus?

Der Winkel besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich mit einer zweischichtigen Innenverzinnung zum Korrosionsschutz versehen ist. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen. Eine fest fixierte Presshülse aus korrosionsbeständigem Edelstahl mit Sichtfenster ermöglicht die visuelle Kontrolle der Rohreinführung. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270, was eine hygieneoptimierte und totraumfreie Verbindung zwischen Fittingkörper und Rohr sicherstellt.

Welche Sicherheits- und Installationsvorteile bietet der Fitting?

Der Uponor S-Press Plus Winkel bietet eine hohe Prüfsicherheit durch seine Verpresst-Kennzeichnung und die Funktion „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck. Dies minimiert das Risiko von Installationsfehlern. Die längskraftschlüssige Radial-Pressverbindung mit sicherer Pressbackenführung ermöglicht ein Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres, was den Montageaufwand reduziert. Die Zugfestigkeit des Fittings wurde gemäß CSTB NF EN 1979 mit über 1600 N getestet, und die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen.

Für welche Einsatzbereiche ist der Uponor S-Press Plus Winkel geeignet?

Dieser Pressfitting ist vielseitig einsetzbar und zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme. Im Trinkwasserbereich ist er für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt, mit kurzzeitigen Störfalltemperaturen von bis zu 95 °C für maximal 100 Stunden. Für Heizungsanwendungen sind Dauerbetriebstemperaturen bis 80 °C und kurzzeitige Störfalltemperaturen bis 100 °C für maximal 100 Stunden bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Der durchflussoptimierte Fitting sorgt zudem für geringe Druckverluste.

Technische Daten

• Form: Winkel
• Winkel des Bogens: 90 Grad
• Rohraußendurchmesser Anschluss 1/2: 25 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff des Anschlusses: Messing, entzinkungsbeständig (DZR)
• Zeta-Wert: 4,2
• Zugfestigkeit: > 1600 N
• Einsatzbereich Trinkwasser (Dauerbetrieb): 0 °C bis 70 °C
• Einsatzbereich Heizung (Dauerbetrieb): bis 80 °C

Der Uponor S-Press Plus Winkel 25x25mm bietet eine zuverlässige und hygienische Lösung für moderne Rohrinstallationen. Seine robuste Bauweise aus entzinkungsbeständigem Messing mit verzinnter Oberfläche und die einfache, sichere Presstechnik machen ihn zur idealen Wahl für Fachhandwerker. Mit einem maximalen Arbeitsdruck von 10 bar und der Eignung für Trinkwasserinstallationen von 0 °C bis 70 °C sowie Heizsysteme bis 80 °C erfüllt dieser Pressfitting hohe Anforderungen an Leistung und Langlebigkeit.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070525
• Ausführung: 1-teilig
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Zeta-Wert: 4,2
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 25
• Länge Anschluss 1: 47
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 1: 19
• Arbeitslänge Anschluss 2: 19
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
