Allgemeine Beschreibung

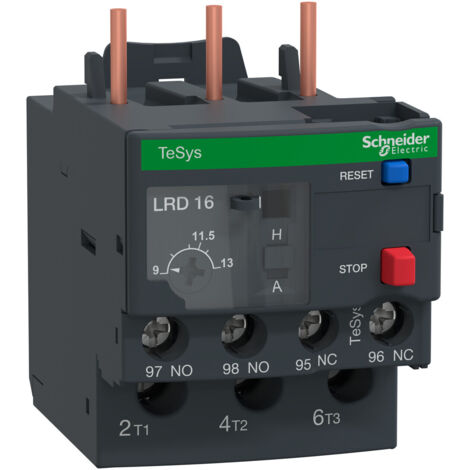

Das thermische Überlastrelais TeSys LRD16 von Schneider Electric ist ein bimetallisches Relais, das speziell für den Schutz von Motoren und ein- sowie dreiphasigen Stromkreisen entwickelt wurde. Es bietet Schutz vor Überlastung, Phasenausfall und zu langer Anlaufzeit. Mit einem kompakten Design und einer Breite von nur 45 mm ist es ideal für die direkte Montage an den unteren Anschlüssen eines TeSys LC1D09-D38 Schützes, um einen kompakten Starter zu bilden.Technische daten
- Einstellbarer Strombereich: 9 bis 13 A
- Auslöseklasse: 10A gemäß IEC 60947-4-1
- Bemessungsbetriebsspannung [Ue]: 690 V AC
- Netzfrequenz: 0...400 Hz
- Konventioneller thermischer Strom in Luft [Ith]: 5 A pro Meldekreis
- Höhe: 66 mm
- Breite: 45 mm
- Tiefe: 70 mm
- Gewicht: 0,124 kg
Kompatibilität und Zubehör
- Kompatibel mit Schützen der TeSys Deca-Serie: LC1D12, LC1D18, LC1D25, LC1D32, LC1D38
- Benötigte Sicherung: 4 A gG für den Signalisierungskreis
Installation
- Direkte Montage an den unteren Anschlüssen eines TeSys LC1D09-D38 Schützes
- Schraubklemmen für flexible Kabel von 1 bis 2,5 mm²
- Halterung: Platte mit spezifischem Zubehör
Anwendung
- Motorschutz für 5,5 kW Motoren bei 400 V
- Schutz vor Überlastung, Phasenausfall und anhaltender Rotorüberlastung
Weitere Informationen
- Temperaturkompensation: -20...60 °C
- Klimadichtung: entspricht IACS E10
- Schutzart: IP20 nach IEC 60529
- Mechanische Widerstandsfähigkeit: Vibration: 6 Gn, Schock: 15 Gn
- Brandklasse: V1 nach UL 94
- Green Premium-Label für umweltfreundliche Produktleistung
