Allgemeine Beschreibung

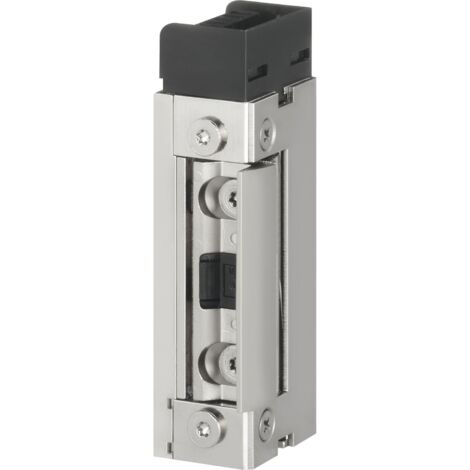

Der Effeff 143 E-Türöffner ist ein Elektrotüröffner, der sowohl im Moment- als auch im Dauerkontaktmodus betrieben werden kann. Er ist für den Einsatz an Feuerschutztüren geeignet, wobei eine Freigabe durch den Türelement- bzw. Zargenhersteller erforderlich ist. Die Dauerbestromung ist nur bei Einhaltung der Bauauflagen, wie der Verknüpfung mit einer Brandmeldeanlage, zulässig.Technische daten
- Kontaktart: Moment- und Dauerkontakt
- Kastenhöhe: 79 mm
- Kastenbreite: 22 mm
- Kastentiefe: 28,1 mm
- Nennspannung: 12 - 24 V AC/DC
- Aufbruchfestigkeit: 8.000 N
- Vorlastmodus: 400 N/800 N (Drahtbrücke)
- Rückmeldung: nein
- Kastenausführung: symmetrisch
- Brandschutztauglich: ja
- Richtung: universal
- Arretierung: nein
- Ausführung: Diode bipolar
- Marke: EffEff
- Komponente: Türöffner
- Inhaltsangabe (ST): 1
Kompatibilität und Zubehör
- FaFix: 4 mm verstellbar
- integrierte Aufschlagsicherung
- integrierter Überspannungsschutz: Diodenfunktion
- mit bipolarer Schutzdiode
Installation
- Anschlussblock mit Ansteuerelektronik umsteckbar
- spulengesteuerter Entriegelungsmechanismus
Anwendung
- pulsierende Ansteuerung der Spule für Vorlastentriegelung max. 0,5 s lang
- Pulsfrequenz und Entriegelungsgeräusch ändern sich, wenn Vorlastmodus 800 N gewählt wird (400 N = kaum hörbar, 800 N = hörbar)
Weitere Informationen
- VdS-Klasse B geprüft nach EN 14846
