Umbausatz Rollladen auf Solarbetrieb AvosDim 20nm – 1,5 m – ø60 mm

Allgemeine Beschreibung

Technische daten

AvosDim Solarmotor

• Kraft: 20 Nm
• Geschwindigkeit: 10 U/min
• Spannung: 12 V
• Stromstärke: 4 A
• Technologie: Bidirektional
• Betriebstemperatur: -10° / +50°
• Endanschlageinstellung: Elektronisch
• IP: 44

AvosDim Solarpanel

• Material: ETFE (Ethylen-Tetrafluorethylen-Copolymer)
• Abmessungen: 470 x 60 x 4 mm
• Ladespannung: 16 V
• Leistung: 5 W
• Kabellänge: 25 cm (Verlängerungen separat erhältlich)

AvosDim Solarbatterie

• Autonomie: 50 Tage ohne Sonne
• Abmessungen: ø 25 mm - Länge 470 mm
• Nennspannung: 11.1 V
• Kapazität: 5200 mAh
• Betriebstemperatur: -20° / +60°
• IP: 68

Kompatibilität und Zubehör

• Geeignet für alle Rollladentypen mit einem Achsendurchmesser von 60 mm und einer Länge zwischen 600 und 1500 mm.

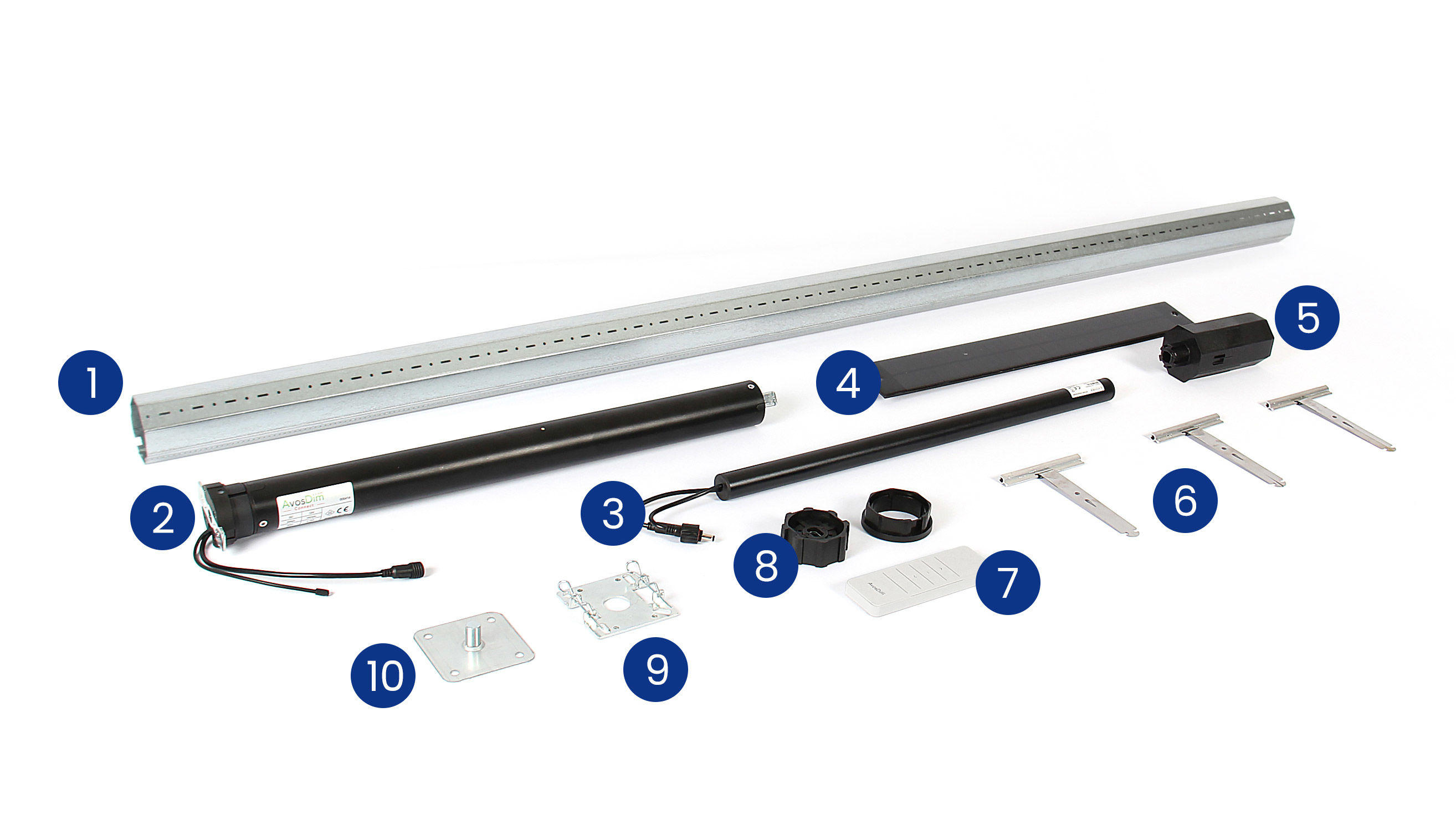

• Inhalt des Kits:
• 1 - Achtkantachse Ø60mm - Länge 1500mm kürzbar (x1)
• 2 - Bidirektionaler Solarmotor Ø45mm 005414 - im Rohr eingeführte Länge 552mm - 20Nm - 10 U/min (x1)
• 3 - AvosDim Solarbatterie 005417 - Länge 470mm (x1)
• 4 - Flaches AvosDim Solarpanel 005508 - L 470 x H 60 x St. 4 mm (x1) - 25 cm Kabel
• 5 - Rohrendstück Ø60mm (x1)
• 6 - T-Befestigungen für den Lamellenpanzer (x3)
• 7 - Bidirektionale 1-Kanal-Fernbedienung AVOSDIM 005318 (x1)
• 8 - Rad und Kranz zur Anpassung für Achtkantachse 60mm (x1)
• 9 - Idealer Motorhalter für traditionellen Rollladen 005006
• 10 - Drehplatte mit Zapfen Ø12mm 75 x 75mm (x1)
• Nicht abgebildet: Befestigungshalter für Batterie und geneigtes Wandpanel 15°, Schrauben.

Installation

• Einfacher Einbau ohne Austausch der bestehenden Rollladenachse.

Anwendung

• Umwandlung Ihres manuellen Rollladens in einen elektrischen Rollladen.
• Geeignet für Rollläden mit einem Gesamtgewicht von bis zu 40 kg.

Weitere Informationen

• Gewicht des Lamellenpanzers = Breite (m) x (Höhe (m) + 0,2) x (Gewicht pro m² *).
• *Geschätztes Gewicht der Lamellen: PVC 4kg/m², Aluminium 4,5kg/m², Holz 11kg/m².
