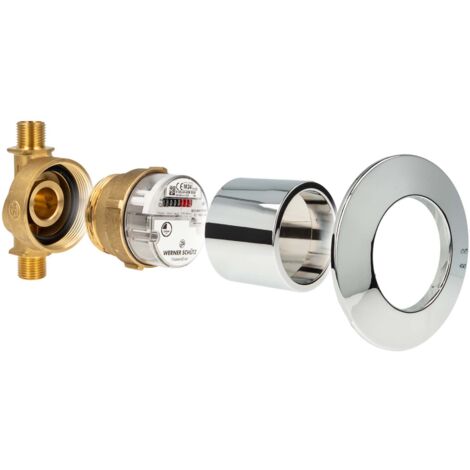

Unterputz Wasserzähler Komplett-SET, Kaltwasser, Zählergehäuse 3/4 Zoll AG, Kombirosette 2-teilig, mit Montageschlüssel

Ausführung: siehe Auswahltabelle oben

Set bestehend aus:

Austausch-Wasserzähler / Messkapsel mit Eichung

• EAS Typ IE mit Anschlussgewinde 2 Zoll / Q3=2,5
• Eichlaufzeit 6 Jahre = Eichjahr entspricht dem aktuellen Kalenderjahr
• Austauschmesskapsel mit Modularis-Zählwerk und Funkvorbereitung
• Für Kaltwasser bis 30°C oder Warmwasser bis 90°C - je nach gewählter Ausführung
• Hersteller: Schlösser Armaturen GmbH & Co. KG

Koax EAS Wasserzähler-Einbaugehäuse

• Einbaukasten mit G 2" (Koax) Innengewinde - Baulänge 110 mm
• Mit Verschlussdeckel, z.B. wenn kein Zahler montiert ist
• Anschluss: 1/2 Zoll AG - Ø 15 mm Lötmuffe / 3/4 Zoll AG - Ø 18 mm Lötmuffe  - je nach gewählter Ausführung
• Anschlussgewinde auch als Lötmuffe zu verwenden
• Inkl. Kunststoff-Einputzhilfe
• Material: Messing blank, nach Trinkwasserverordnung
• Hersteller: Schlösser Armaturen GmbH & Co. KG

JS Kombirosette 2-teilig

• Zur Abdeckung von Wasserzähler-Messkapseln EAS mit G 2 Zoll Koax
• Außenrosette: Außendurchmesser Ø 140 mm x Innendurchmesser Ø 80 mm x Höhe 10 mm
• Innenrosette: Außendurchmesser Ø 79,5 mm x Innendurchmesser Ø 65,5 / 76,5 mm x Höhe 63 mm
• Material: Kunststoff verchromt
• Hersteller: Schlösser Armaturen GmbH & Co. KG

Diese Konbirosette wird eingesetzt wenn der Zähler aus der fertigen Wand mindestens 3 cm hervorsteht.
Die Innenrosette wir auf die Messkapsel gesteckt (ggfs. Adapterringe verwenden)
Die Außenrosette wird wandbündig auf die Innenrosette geschoben.

JS Montageschlüssel

• Mit oder ohne Montageschlüssel - je nach gewählter Auswahl
• Für Messkapseln EAS Modular und andere Messkapselsysteme
• Ermöglicht eine leichte und schnelle Montage
• Hersteller: Schlösser Armaturen GmbH & Co. KG

Bitte beachten:
1. UP-Einbaugehäuse entsprechend der Durchflussrichtung einbauen. Bitte beachten das zwischen dem Zähler und ein UP-Absperrventil mindestens 110 mm gerade Rohrleitung verbaut sein muss.
2. Bitte die Angabe zur Einbautiefe und die Hinweise auf der Einputzhilfe beachten
3. Nicht in Zirkulationsleitungen verbauen
4. Verschlussdeckel ausschrauben
5. Messkapsel mittels Montageschlüssel montieren
6. Zählerkopf in Ableseposition drehen
7. Rosette mit Ausgleichsring auf den Zähler schieben
8. Nach Installation auf Dichtigkeit prüfen
