Allgemeine Beschreibung

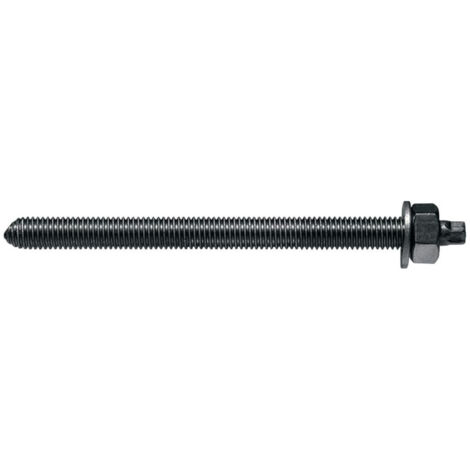

Die Upat Ankerstange ASTA ist das vielseitig einsetzbare Zubehör in der chemischen Befestigung. Diese Gewindestange aus galvanisch verzinktem Stahl (Güte 5.8) eignet sich besonders für die Befestigung im Innenbereich in verschiedenen Baustoffen mit sämtlichen Injektionsmörtel- und Patronensystemen von Upat. Der wirtschaftlichste Einsatz erfolgt in Kombination mit der Patrone UKA 3, insbesondere wenn viele Befestigungspunkte nacheinander verarbeitet werden.Technische daten
- Gewinde: M10
- Länge: 130 mm
- Dübellänge: 130 mm
- Durchmesser: 10 mm
- Bohrlochdurchmesser im Anbauteil: 12 mm
- Bohrertdurchmesser: 12 mm
- Bohrlochtiefe: 90 mm
- Bauteildicke min.: 140 mm
- Verankerungstiefe min.: 90 mm
- Randabstand min.: 45 mm
- Achsabstand min.: 90 mm
- Dicke des Anbauteils max.: 20 mm
- Drehmoment zum Verankern: 20 Nm
- Oberfläche: galvanisch verzinkt
- Verpackungsmenge: 10
Kompatibilität und Zubehör
- Passend zu: UKA 3 M 10 / 00420
- Zubehör: Mörtelpatrone
Installation
Bei der Montage mit der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Während des Setzvorgangs wird die Mörtelpatrone zerstört, durchmischt und aktiviert die Mörtelmasse. Bei der Montage mit den Injektionsmörteln wird die Gewindestange von Hand unter leichten Drehbewegungen in das Bohrloch geschoben.Anwendung
Das System mit der Ankerstange Upat ASTA wird häufig für die Befestigung von Stützenfüßen und Stahlkonstruktionen verwendet.Weitere Informationen
- Brandgutachten: Ja
- Brandschutzprüfbericht: Ja
- DIBt-Zulassung: Ja
- ETA-Zulassung: Ja
- Sicherheitsdatenblatt: Ja
- Technische Dokumentation: Ja
