Allgemeine Beschreibung

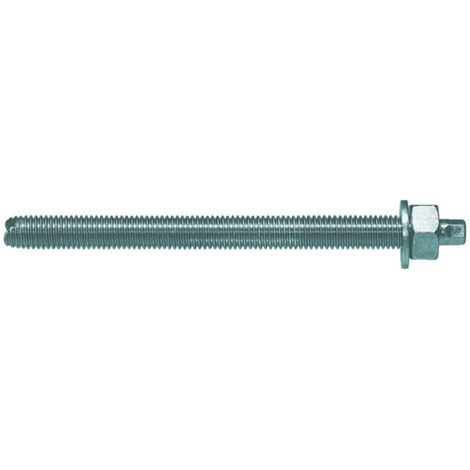

Die Upat Ankerstange ASTA A4 ist das vielseitig einsetzbare Zubehör in der chemischen Befestigung. Diese Gewindestange aus nicht rostendem Stahl eignet sich besonders für die Befestigung im Außenbereich in verschiedenen Baustoffen mit sämtlichen Injektionsmörtel- und Patronensystemen von Upat. Der wirtschaftlichste Einsatz erfolgt in Kombination mit der Patrone UKA 3, insbesondere wenn viele Befestigungspunkte nacheinander verarbeitet werden.Technische daten
- Gewinde: M 16
- Länge: 190 mm
- Durchmesser: 16 mm
- Bohrerdurchmesser: 18 mm
- Bohrlochtiefe: 125 mm
- Bauteildicke min.: 160 mm
- Dicke des Anbauteils max.: 35 mm
- Drehmoment zum Verankern: 60 Nm
- Durchgangsloch: < 18 mm
- ETA-Zulassung: Ja
- Brandschutzprüfbericht: Ja
- DIBt-Zulassung: Ja
- Sicherheitsdatenblatt: Ja
- Technische Dokumentation: Ja
Installation
Bei der Montage mit der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Während des Setzvorgangs wird die Mörtelpatrone zerstört, durchmischt und aktiviert die Mörtelmasse. Bei der Montage mit den Injektionsmörteln wird die Gewindestange von Hand unter leichten Drehbewegungen in das Bohrloch geschoben.Anwendung
Das System mit der Ankerstange Upat ASTA A4 wird häufig für die Befestigung von Stützenfüßen und Stahlkonstruktionen verwendet.Weitere Informationen
- Verpackungsmenge: 10
- Inhaltsmenge: 10
- Oberfläche: blank
- Schlüsselweite: 24 mm
- Schlüsselweite (6kant): 12 mm
