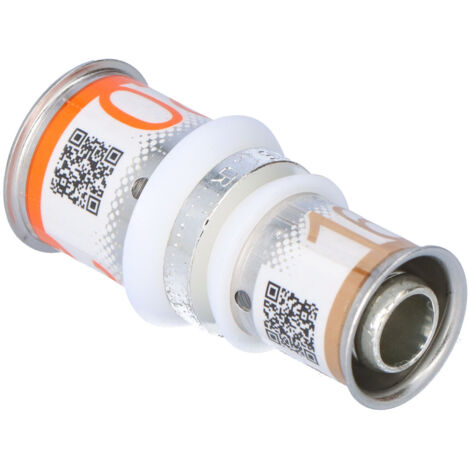

Uponor S-Press Plus Kupplung reduziert 20x16mm, 1070552

Uponor S-Press Plus Kupplung reduziert 20x16mm, 1070552

Die Uponor S-Press Plus Kupplung reduziert 20x16mm aus der S-Press PLUS Serie ist ein hochwertiger, gerader Pressfitting für Verbundrohrsysteme. Sie ermöglicht die sichere und effiziente Verbindung von Rohren mit Außendurchmessern von 20 mm und 16 mm. Diese Kupplung ist speziell für Trinkwasserinstallationen sowie Heizungs- und Kühlsysteme konzipiert und zeichnet sich durch hohe Korrosionsbeständigkeit, einfache Montage und geprüfte Sicherheit aus.

Welche Materialeigenschaften zeichnen die Uponor S-Press Plus Kupplung aus?

Die Uponor S-Press Plus Kupplung besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1. Die Dichtringe der Fittings sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt und erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster erhöht die Prüfsicherheit.

Wie erfolgt die Installation der Uponor S-Press Plus Kupplung?

Die Montage der Uponor S-Press Plus Kupplung erfolgt über eine längskraftschlüssige Radial-Pressverbindung. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montagezeit verkürzt und die Handhabung vereinfacht. Die sichere Führung der Pressbacken und die Verpresst-Kennzeichnung sorgen für eine einfache und zuverlässige Installation. Die bewährte Prüfsicherheit „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck bietet zusätzliche Sicherheit. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht, und ein QR-Code bietet direkten Zugang zu weiterführenden Informationen.

Für welche Anwendungsbereiche ist die Uponor S-Press Plus Kupplung geeignet?

Diese reduzierte Kupplung ist für den Einsatz in Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und ein Druck von 10 bar möglich, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden. Der durchflussoptimierte Fitting sorgt für geringe Druckverluste und ist zu 100 % kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N nachgewiesen.

Welche Zertifizierungen und Normen erfüllt die Uponor S-Press Plus Kupplung?

Die Kupplung ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet. Die Entzinkungsbeständigkeit des Materials wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft und durch das BAM-Gutachten Nr. 18018634 bestätigt. Die Außen- und Innengewinde entsprechen der Norm DIN EN 10226-1. Diese Zertifikate und Prüfungen unterstreichen die hohe Qualität und die Eignung des Fittings für die genannten Anwendungsbereiche.

Technische Daten

• Rohraußendurchmesser Anschluss 1: 20 mm
• Rohraußendurchmesser Anschluss 2: 16 mm
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Reduzierend: ja
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Werkstoff Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Länge: 53 mm

Die Uponor S-Press Plus Kupplung reduziert 20x16mm bietet eine zuverlässige und hygienische Verbindungslösung für moderne Installationssysteme. Gefertigt aus entzinkungsbeständigem Messing und mit einem maximalen Arbeitsdruck von 10 bar, ist dieser Pressfitting eine langlebige Komponente für Trinkwasser- und Heizungsanwendungen. Die einfache, kalibrierungsfreie Installation und die umfassenden Zertifizierungen unterstreichen die Qualität und Sicherheit dieses Produkts.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070552
• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 53
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Zeta-Wert: 1,6
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 16
• Länge Anschluss 1: 27
• Länge Anschluss 2: 26
• Arbeitslänge Anschluss 1: 6
• Arbeitslänge Anschluss 2: 6
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
