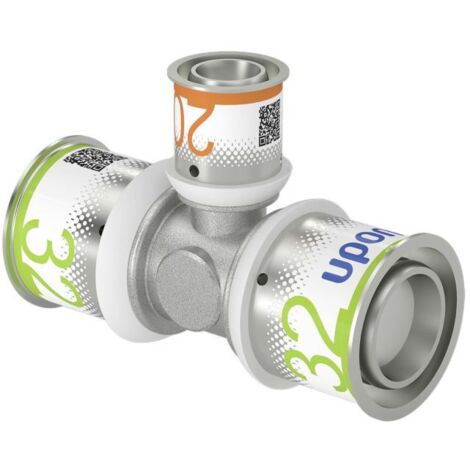

Uponor S-Press Plus T-Stück reduziert 32x20x32mm

Uponor S-Press Plus T-Stück reduziert 32x20x32mm

Das Uponor S-Press Plus T-Stück reduziert 32x20x32mm aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, der speziell für den Einsatz in Trinkwasser- und Heizungsinstallationen konzipiert wurde. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet es zuverlässigen Korrosionsschutz und erfüllt höchste Hygieneanforderungen. Dieses reduzierte T-Stück ermöglicht eine sichere und dauerhafte Verbindung von Rohren mit unterschiedlichen Außendurchmessern von 32 mm und 20 mm.

Welche Materialeigenschaften zeichnen das T-Stück aus?

Das Uponor S-Press Plus T-Stück besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung aufweist. Diese Materialkombination stellt einen effektiven Korrosionsschutz und eine lange Lebensdauer sicher. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind somit für den Einsatz in Trinkwasserinstallationen geeignet. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen zudem die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270, was eine hygieneoptimierte und totraumfreie Verbindung sicherstellt.

Wie erfolgt die sichere Installation des Pressfittings?

Die Installation des Uponor S-Press Plus T-Stücks erfolgt über eine längskraftschlüssige Radial-Pressverbindung. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster ermöglicht eine einfache und sichere Montage. Eine bewährte Prüfsicherheit „unverpresst undicht“ ermöglicht bei einer Dichtheitsprobe mit 150 mbar Überdruck eine sofortige Erkennung nicht verpresster Verbindungen. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Installationszeit verkürzt und die Arbeit vereinfacht. Eine besondere Verpresstkennzeichnung und Farbkodierung unterstützen die schnelle Dimensionserkennung und die Kontrolle des Installationsfortschritts. Ein QR-Code bietet direkten Zugang zu weiteren Informationen.

Für welche Anwendungsbereiche ist das T-Stück geeignet?

Das T-Stück ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Für Trinkwasserinstallationen ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig, mit einer kurzzeitigen Störfalltemperatur von 95 °C für maximal 100 Stunden Betriebsdauer. Im Bereich der Heizungsinstallation kann das T-Stück bei einer maximalen Dauerbetriebstemperatur von 80 °C und einem maximalen Dauerbetriebsdruck von 10 bar verwendet werden, wobei kurzzeitige Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer toleriert werden. Die durchflussoptimierte Konstruktion des Fittings sorgt für geringe Druckverluste im System. Außen- und Innengewinde sind nach DIN EN 10226-1 ausgeführt.

Welche Zertifizierungen und Prüfungen liegen vor?

Das Uponor S-Press Plus T-Stück ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet. Der Nachweis der Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 bestätigt. Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 belegt eine Zugfestigkeit von über 1600 N.

Technische Daten

• Ausführung: T-Stück reduziert
• Rohraußendurchmesser: 32 mm / 20 mm / 32 mm
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Dauerbetriebstemperatur Trinkwasser: 0 °C bis 70 °C
• Dauerbetriebstemperatur Heizung: 80 °C
• Zugfestigkeit: > 1600 N
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO
• Winkel: 90°

Das Uponor S-Press Plus T-Stück reduziert 32x20x32mm bietet eine zuverlässige und hygienische Verbindungslösung für moderne Trinkwasser- und Heizungsinstallationen. Gefertigt aus entzinkungsbeständigem Messing mit Innenverzinnung und ausgestattet mit EPDM-Dichtungen, erfüllt es hohe Qualitäts- und Hygieneansprüche. Die einfache und sichere Pressmontage ohne Kalibrieren und Entgraten, kombiniert mit der Prüfsicherheit „unverpresst undicht“, macht dieses T-Stück zu einer effizienten Wahl. Es ist für einen maximalen Arbeitsdruck von 10 bar und Dauerbetriebstemperaturen von bis zu 70 °C (Trinkwasser) bzw. 80 °C (Heizung) ausgelegt und vollständig kompatibel mit Uponor Mehrschichtverbundrohrsystemen.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070581
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 3: verzinnt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 20
• Rohraußendurchmesser Anschluss 3: 32
• Länge Anschluss 1: 45
• Länge Anschluss 2: 43
• Arbeitslänge Anschluss 1: 17
• Arbeitslänge Anschluss 2: 22
• Länge Anschluss 3: 45
• Arbeitslänge Anschluss 3: 17
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 1,7
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 0,6
• Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575: 3,3
• Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575: 2,8
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 76,7
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
