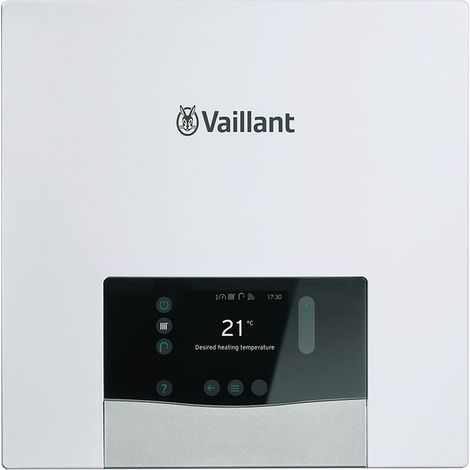

Vaillant aroTHERM Wärmepumpen-Steuerungsmodul VWZ AI 7

Vaillant aroTHERM Wärmepumpen-Steuerungsmodul VWZ AI 7

Der Vaillant aroTHERM Wärmepumpen-Steuerungsmodul VWZ AI 7 ist ein vielseitiges Steuerungssystem für Luft/Wasser-Wärmepumpen der aroTHERM Serie. Es eignet sich zur Erweiterung bestehender Heizsysteme zu Hybridsystemen oder zur Bildung von Kaskaden mit der aroTHERM plus Wärmepumpe. Das Modul bietet eine benutzerfreundliche Bedienung durch ein intuitives HMI-Display und erleichtert die Installation durch integriertes Kabelmanagement sowie Plug-and-Play Anschlussmöglichkeiten.

Wie unterstützt das Steuerungsmodul die Heizsystemintegration?

Das VWZ AI 7 Steuerungsmodul ermöglicht die flexible Erweiterung eines bestehenden Heizsystems, indem es die Integration zu einem Hybridsystem oder die Bildung von Kaskaden mit der aroTHERM plus Wärmepumpe unterstützt. Es ist kompatibel mit den Wärmepumpen aroTHERM plus /8 und aroTHERM pro /7. Bei bereits vorhandenen Systemen wie VWZ MEH 97/6 oder uniTower plus ist eine zusätzliche Installation des VWZ AI 7 nicht erforderlich, da diese Systeme die Steuerungsfunktionen übernehmen.

Welche Bedien- und Installationsvorteile bietet das Modul?

Das Steuerungsmodul verfügt über ein intuitives HMI-Display mit optimierter Menüstruktur, das eine einfache und benutzerfreundliche Bedienung ermöglicht. Für die Installation ist ein integriertes Kabelmanagement vorhanden, das eine ordentliche und sichere Führung der Kabel ermöglicht und somit die Montage erleichtert. Zudem ist ein Plug-and-Play Anschluss für das bauseitige Internetmodul VR 940 integriert, was eine schnelle und unkomplizierte Vernetzung ermöglicht.

Wie wird der Buskoppler in das System eingebunden?

Der bauseitige Buskoppler VR 32/3 kann direkt im Gehäuse des VWZ AI 7 integriert werden. Diese Integration spart Platz und vereinfacht die Installation, da keine separate Montage des Buskopplers erforderlich ist.

Technische Daten

• Bauhöhe: 320 mm
• Baulänge: 320 mm
• Bautiefe: 85 mm
• Elektrische Spannungsversorgung: 230 V (50 Hz)
• Sicherungstyp (Auslösestrom Sicherung): 16 A (4 A)
• Schutzart: IP10B
• Querschnitt Anschlussleitung (1/N/PE): 1,5 mm²
• Umgebungstemperatur (min - max): 7 - 40 °C
• Raumluftfeuchte (min - max): 20 - 75 %

Das Vaillant aroTHERM Wärmepumpen-Steuerungsmodul VWZ AI 7 bietet eine kompakte und benutzerfreundliche Lösung zur Steuerung und Erweiterung von Luft/Wasser-Wärmepumpen. Mit seiner vielseitigen Kompatibilität, dem intuitiven Display und der einfachen Installation unterstützt es effiziente Heizsysteme und erleichtert die Integration moderner Wärmepumpentechnologie.

Lieferumfang

• 1x VWZ AI /7 230V
• 1x Standardtemperatursensor VR 10
• 1x Beutel mit 4 x Befestigungsschrauben und 4 x Dübeln
• 1x Beutel mit Anschlusssteckern
• 1x Installationsanleitung

Produktspezifikation

• Hersteller-Warengruppe: Wärmepumpen
• Hersteller-Produktgruppe: Zubehör WP
• Hersteller-Artikelnummer: 8000035574
• Baulänge: 320
• Bauhöhe: 320
• Bautiefe: 85
• Geeignet für: Innenaufstellung
• Art des Zubehörs/Ersatzteils: Steuerung
• Zubehör: ja
• Ersatzteil: nein
