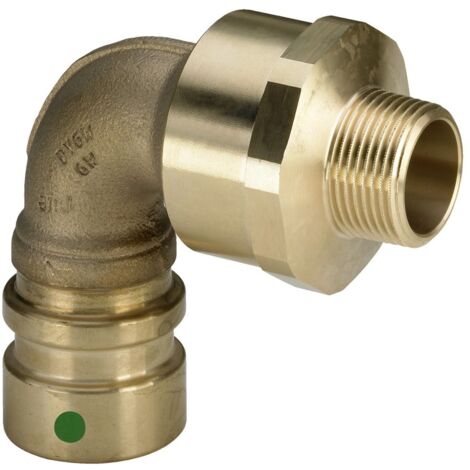

Viega Bogen 90 Grad mit SC Geopress 9620.1TW in 63mm x R1 1/2 Rotguss

Viega Geopress Anschlussbogen 90 Grad mit SC-Contur 9620.1TW, d. 63mm x R 1 1/2", Rotguss

Geopress**-Anschlussbogen 90°**
mit SC-Contur

- Rotguss

- Pressanschluss, R-Gewinde

- drehbar 360°

Ausstattung
Dichtelemente EPDM

Geopress**-Anschlussbogen 90°**
mit SC-Contur

- Rotguss

- Pressanschluss, R-Gewinde

- drehbar 360°

Ausstattung
Dichtelemente EPDM

Modell 9620.1TW

Artikelnummer 768 096
d (Rohraußendurchmesser): 63
R (Außengewinde kegelig): 1½

Geopress-Anschlussbogen 90 Grad mit SC-Contur Rotguss Pressanschluss, R-Gewinde drehbar 360 Grad Ausstattung Dichtelemente EPDM, Mehrkant

Produktspezifikation

• Hersteller-Serie: Geopress
• Hersteller-Modellnummer: 9620.1TW
• Hersteller-Artikelnummer: 768096
• Hersteller-Warengruppe: Rohrleitungstechnik
• Ausführung: 1-teilig
• Form: Bogen
• Schlüsselweite: 60
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: SC
• Max. Betriebsdruck bei max. Mediumtemperatur: 16
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Radius des Bogens: 51
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1 1/2 Zoll (40)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 63
• Rohraußendurchmesser Anschluss 2: 42
• Länge Anschluss 1: 116
• Länge Anschluss 2: 99
• Arbeitslänge Anschluss 1: 51
• Mit Stoßnocken: nein
• ULC-Qualitätskennzeichen: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): -15 - 95
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Bronze
• Werkstoff des Anschlusses 2: Bronze
• Werkstoffgüte Anschluss 1: Bronze (Rg 5)
• Werkstoffgüte Anschluss 2: Bronze (Rg 5)
• Trinkwasserkonform nach UBA: Ja
