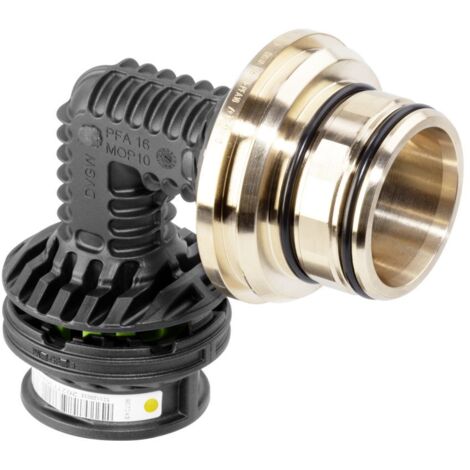

Viega Bogen 90 Grad mit SC Geopress 9794G in 40mm Kunststoff

Viega Geopress K-Anschlussbogen 90 Grad, d 40mm Siliziumbronze, Kunststoff Modell 9794G, 768461

Allgemein

Pressverbindersystem aus glasfaserverstärktem Polyamid. Zulässige Rohrarten PE 80/100/100RC und PE-X. Innenabdichtend ohne Dicht­element. Funktion der Stützhülse in den Pressverbinder integriert. Geeignet für erdverlegte, kommunale Versorgungsleitungen.

Gasströmungswächter

Wahlweise integriert in eine Kupplung oder in eine Stützhülse für Anschlussstücke der Anbohr­armatur.

Betriebsbedingungen Gas-Installationen

Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Allgemein

Pressverbindersystem aus glasfaserverstärktem Polyamid. Zulässige Rohrarten PE 80/100/100RC und PE-X. Innenabdichtend ohne Dicht­element. Funktion der Stützhülse in den Pressverbinder integriert. Geeignet für erdverlegte, kommunale Versorgungsleitungen.

Gasströmungswächter

Wahlweise integriert in eine Kupplung oder in eine Stützhülse für Anschlussstücke der Anbohr­armatur.

Betriebsbedingungen Gas-Installationen

Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-HD, PE-X und PVC-U.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 25 °C / 77 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Werkstoffe Verbinder

Glasfaserverstärktes Polyamid GF-PA / POM / CuSi4Zn9MnP

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-HD, PE-X und PVC-U.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 25 °C / 77 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Werkstoffe Verbinder

Glasfaserverstärktes Polyamid GF-PA / POM / CuSi4Zn9MnP

• Anschluss: Geopress K
• Modell: 9794G
• Material: Siliziumbronze, Kunststoff
• Anwendung: Gas
• d: 40
• Anschluss: Geopress K
• Modell: 9794G
• Material: Siliziumbronze, Kunststoff
• Anwendung: Gas
• d: 40

Einsatzbereiche

• Trinkwasser
• Flüssiggas in der Gasphase

Einsatzbereiche

• Trinkwasser
• Flüssiggas in der Gasphase

• geeignet für Geopress G-Anbohrarmatur Modell 9690G, Geopress G-Anbohrarmatur Modell 9692G
• Kunststoff
• Übergang Siliziumbronze
• Press­anschluss, Viega Anbohr­armaturenanschluss

Ausstattung

Hinweis

• geeignet für Geopress G-Anbohrarmatur Modell 9690G, Geopress G-Anbohrarmatur Modell 9692G
• Kunststoff
• Übergang Siliziumbronze
• Press­anschluss, Viega Anbohr­armaturenanschluss

Ausstattung

Hinweis
