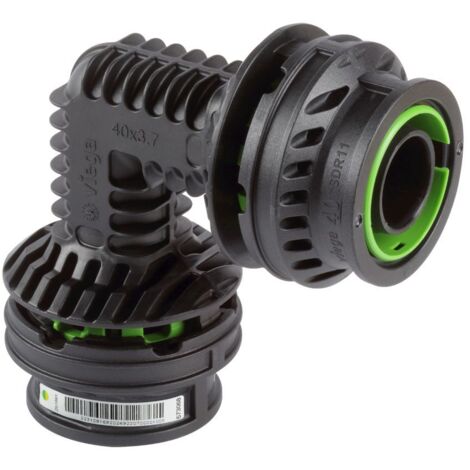

Viega Bogen 90 Grad mit SC Geopress K 9716 in 50mm Kunststoff

Viega Geopress K-Bogen 90 Grad, d 50mm Kunststoff Modell 9716, 710903

Allgemein

Pressverbindersystem aus glasfaserverstärktem Polyamid. Zulässige Rohrarten PE 80/100/100RC und PE-X. Innenabdichtend ohne Dicht­element. Funktion der Stützhülse in den Pressverbinder integriert. Geeignet für erdverlegte, kommunale Versorgungsleitungen.

Gasströmungswächter

Wahlweise integriert in eine Kupplung oder in eine Stützhülse für Anschlussstücke der Anbohr­armatur.

Betriebsbedingungen Gas-Installationen

Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Allgemein

Pressverbindersystem aus glasfaserverstärktem Polyamid. Zulässige Rohrarten PE 80/100/100RC und PE-X. Innenabdichtend ohne Dicht­element. Funktion der Stützhülse in den Pressverbinder integriert. Geeignet für erdverlegte, kommunale Versorgungsleitungen.

Gasströmungswächter

Wahlweise integriert in eine Kupplung oder in eine Stützhülse für Anschlussstücke der Anbohr­armatur.

Betriebsbedingungen Gas-Installationen

Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-HD, PE-X und PVC-U.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 25 °C / 77 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Werkstoffe Verbinder

Glasfaserverstärktes Polyamid GF-PA / POM / CuSi4Zn9MnP

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-HD, PE-X und PVC-U.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 25 °C / 77 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Werkstoffe Verbinder

Glasfaserverstärktes Polyamid GF-PA / POM / CuSi4Zn9MnP

• Anschluss: Geopress K
• Modell: 9716
• Material: Kunststoff
• Anwendung: Trinkwasser, Gas
• d: 50
• Z [mm]: 74
• L [mm]: 120
• Anschluss: Geopress K
• Modell: 9716
• Material: Kunststoff
• Anwendung: Trinkwasser, Gas
• d: 50
• Z [mm]: 74
• L [mm]: 120

Einsatzbereiche

• Trinkwasser
• Flüssiggas in der Gasphase

Einsatzbereiche

• Trinkwasser
• Flüssiggas in der Gasphase

• Kunststoff
• Pressanschlüsse

• Kunststoff
• Pressanschlüsse
