Allgemeine Beschreibung

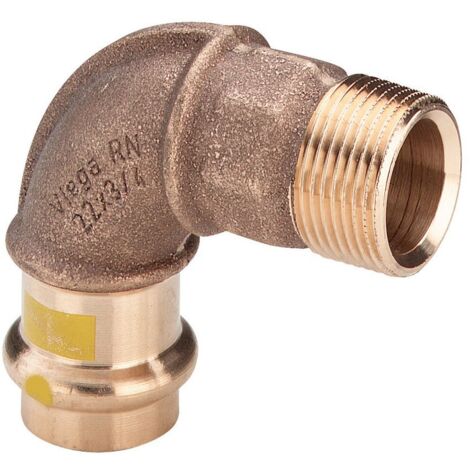

Der Viega Profipress G Bogen 345778 ist ein 90°-Übergangsbogen aus Rotguss mit einem Pressanschluss und einem Außengewinde von 3/4 Zoll (R 3/4). Er ist speziell für den Einsatz in Gasleitungen konzipiert und bietet eine zuverlässige Verbindung mit Dichtelementen aus hydriertem Acrylnitrilbutadien-Kautschuk (HNBR).Technische daten
- Rohraußendurchmesser Anschluss 1: 22 mm
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Winkel des Bogens: 90°
- Arbeitsdruck bei 20 °C: 5 bar
- Mediumtemperatur (Dauerbetrieb): -20 bis 5 °C
- Länge Anschluss 1: 51 mm
- Länge Anschluss 2: 59 mm
- Arbeitslänge Anschluss 1: 28 mm
- Schlüsselweite: 27 mm
- Material Dichtung: HNBR
- Werkstoff des Anschlusses 1: Bronze (Rg 5)
- Werkstoff des Anschlusses 2: Bronze (Rg 5)
Kompatibilität und Zubehör
- Kompatibel mit Profipress G Systemen
- Geeignet für Gasleitungen
Installation
- Einbau in Rohrleitungssysteme mit Pressmuffe und Außengewinde
- Verwendung von geeigneten Presswerkzeugen erforderlich
Anwendung
- Verwendung in Gasinstallationen
- Ideal für Rohrleitungstechnik
Weitere Informationen
- Gastec QA Prüfung: ja
- KIWA-Prüfsiegel: nein
