Allgemeine Beschreibung

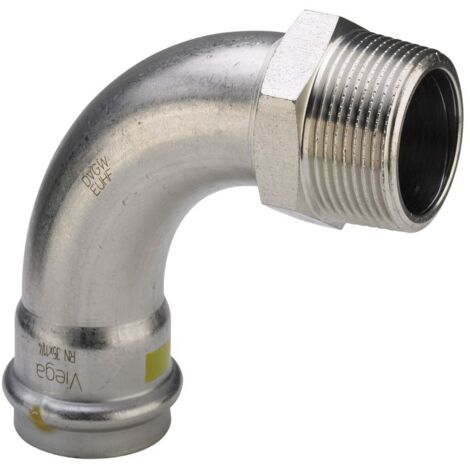

Der Viega Bogen 90 Grad SC Sanpress Inox G 0214 ist ein hochwertiger Übergangsbogen aus rostfreiem Stahl, der speziell für Gasinstallationen entwickelt wurde. Mit einem Durchmesser von 22 mm und einem R3/4 Außengewinde bietet er eine zuverlässige Verbindung in Rohrleitungssystemen.Technische daten
- Modell: 0214
- Artikelnummer: 486020
- Material: Edelstahl 316 (1.4401)
- Winkel des Bogens: 90°
- Rohraußendurchmesser Anschluss 1: 22 mm
- Länge Anschluss 1: 49 mm
- Länge Anschluss 2: 61 mm
- Arbeitslänge Anschluss 1: 26 mm
- Radius des Bogens: 26 mm
- Max. Arbeitsdruck bei 20 °C: 5 bar
- Mediumtemperatur (Dauerbetrieb): -20 °C
- Nenndurchmesser Anschluss 1: DN 20
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Schlüsselweite: 27
- Werkstoff des Anschlusses 1: rostfreier Stahl
- Werkstoff des Anschlusses 2: rostfreier Stahl
- Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
Kompatibilität und Zubehör
- Pressanschluss, R-Gewinde (BSPT-R nach ISO 7-1 / EN 10226-1)
Installation
- Einfacher Anschluss durch Pressmuffe und Außengewinde
Anwendung
- Geeignet für Gasinstallationen
- Verwendung in Rohrleitungssystemen
Weitere Informationen
- Systemgebunden: ja
- Mit Dichtungsmaterial: ja
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Mit Stoßnocken: nein
- ULC-Qualitätskennzeichen: nein
