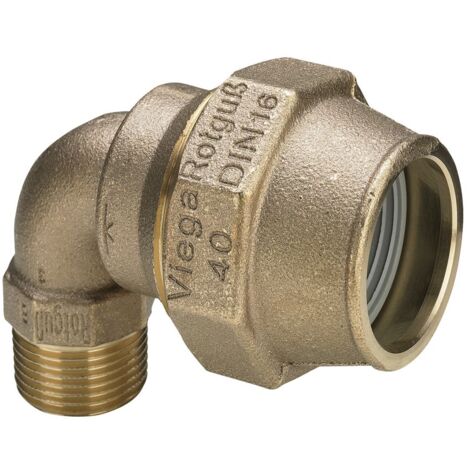

Viega Maxiplex-Übergangsbogen 90 Grad, d 40mm, R 11/2 Rotguss Modell 9021, 293895

Viega Maxiplex-Übergangsbogen 90 Grad, d 40mm, R 11/2 Rotguss Modell 9021, 293895

SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite

SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite

Allgemein

Klemmringverbindersystem aus kor­ro­si­ons­be­stän­di­gem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC, PE-Xa und PVC-U. Hohe Zugfestigkeit durch gezahnten Klemmring aus glasfaserverstärktem Kunststoff. Hohe Sicherheit durch getrennte Dicht- und Klemmfunktion. Ausgleich von Rohrunebenheiten durch Dicht­element. Bei Mehrfachverwendung muss der Klemmring erneuert werden (Zubehör). Geeignet für erdverlegte, kommunale Trink­was­ser­ver­sor­gungs­lei­tun­gen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Sonderanwendungen

PVC-Druckrohre mit Rotguss-Klemmring (Zubehör)

Werkstoffe Verbinder

Rotguss: CuSn4Zn6Pb3-C-GS

Allgemein

Klemmringverbindersystem aus kor­ro­si­ons­be­stän­di­gem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC, PE-Xa und PVC-U. Hohe Zugfestigkeit durch gezahnten Klemmring aus glasfaserverstärktem Kunststoff. Hohe Sicherheit durch getrennte Dicht- und Klemmfunktion. Ausgleich von Rohrunebenheiten durch Dicht­element. Bei Mehrfachverwendung muss der Klemmring erneuert werden (Zubehör). Geeignet für erdverlegte, kommunale Trink­was­ser­ver­sor­gungs­lei­tun­gen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Sonderanwendungen

PVC-Druckrohre mit Rotguss-Klemmring (Zubehör)

Werkstoffe Verbinder

Rotguss: CuSn4Zn6Pb3-C-GS

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-HD, PE-X und PVC-U.

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 25 °C / 77 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

Anbohr­armaturen

Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-HD, PE-X und PVC-U.

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 25 °C / 77 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.

• Anschluss: Maxiplex
• Modell: 9021
• Material: Rotguss
• Anwendung: Trinkwasser
• d: 40
• R: 1½
• Z [mm]: 30
• L1 [mm]: 99
• L2 [mm]: 61
• SW1 [mm]: 67
• SW2 [mm]: 50
• Anschluss: Maxiplex
• Modell: 9021
• Material: Rotguss
• Anwendung: Trinkwasser
• d: 40
• R: 1½
• Z [mm]: 30
• L1 [mm]: 99
• L2 [mm]: 61
• SW1 [mm]: 67
• SW2 [mm]: 50

Einsatzbereiche

• Trinkwasser

Einsatzbereiche

• Trinkwasser

• Rotguss
• Verschraubung, R-Gewinde

Ausstattung

• Rotguss
• Verschraubung, R-Gewinde

Ausstattung
