Allgemeine Beschreibung

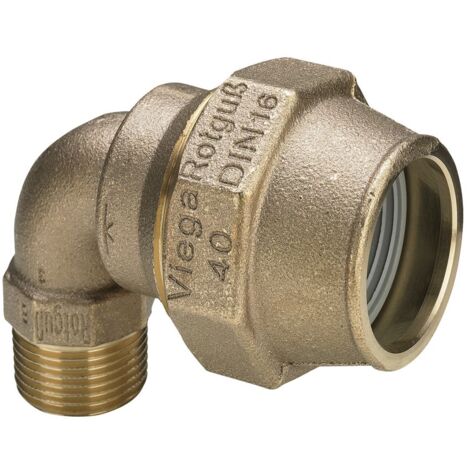

Der Viega Maxiplex Übergangsverschraubung 90 Grad ist ein hochwertiger Bogen aus korrosionsbeständigem Rotguss, der für die Verbindung von Kunststoffrohren konzipiert wurde. Er eignet sich besonders für erdverlegte, kommunale Trinkwasserversorgungsleitungen und bietet eine hohe Zugfestigkeit durch den gezahnten Klemmring aus glasfaserverstärktem Kunststoff.
Technische daten
- Modell: 9021
- Hersteller-Artikelnummer: 293901
- Rohraußendurchmesser: 50 mm
- Außengewinde: 1 Zoll (R-Gewinde)
- Winkel des Bogens: 90°
- Schlüsselweite: 36 mm
- Max. Betriebsdruck bei 20 °C: 16 bar
- Mediumtemperatur (Dauerbetrieb): -15 bis 95 °C
- Radius des Bogens: 27 mm
- Länge Anschluss 1: 101 mm
- Länge Anschluss 2: 64 mm
- Arbeitslänge Anschluss 1: 27 mm
- Werkstoff des Anschlusses: Bronze
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Trinkwasserkonform nach UBA: Ja
Kompatibilität und Zubehör
- Geeignet für Rohrarten: PE 80/100/100RC, PE-Xa, PVC-U
- Bei Mehrfachverwendung muss der Klemmring erneuert werden (Zubehör)
- Sonderanwendungen: PVC-Druckrohre mit Rotguss-Klemmring (Zubehör)
Installation
Die Installation erfolgt durch einen Klemmanschluss, der eine einfache und sichere Verbindung ermöglicht. Achten Sie darauf, dass der Klemmring bei Mehrfachverwendung erneuert wird.
Anwendung
Der Viega Maxiplex Übergangsverschraubung ist ideal für die Verwendung in Trinkwasserinstallationen und bietet eine zuverlässige Verbindung für verschiedene Rohrarten.
Weitere Informationen
Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sollten im Einzelfall geprüft werden.
