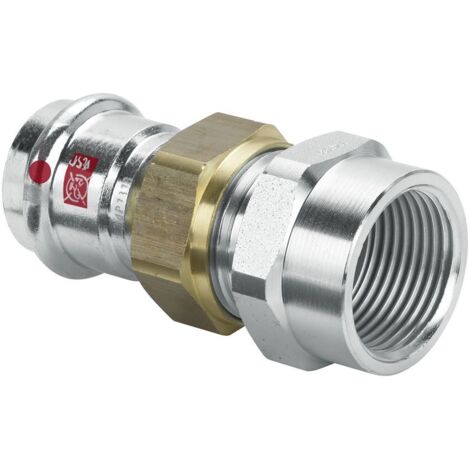

Viega Prestabo-Übergangsverschraubung, d 35mm, Rp 11/4 Stahl unlegiert, verzinkt Modell 1162, 643492
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Viega Prestabo-Übergangsverschraubung, d 35mm, Rp 11/4 Stahl unlegiert, verzinkt Modell 1162, 643492
VdS = VdS-Zulassung SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite
VdS = VdS-Zulassung SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
PP-ummanteltes Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Außen mit einer Kunststoffummantelung Polypropylen (PP) in weiß (RAL 9001) ummantelt. Geeignet für Heizung-, Solar- und Kühlanlagen.
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Werkstoffe Verbinder
Stahl 1.0308
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
PP-ummanteltes Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Außen mit einer Kunststoffummantelung Polypropylen (PP) in weiß (RAL 9001) ummantelt. Geeignet für Heizung-, Solar- und Kühlanlagen.
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Werkstoffe Verbinder
Stahl 1.0308
Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Geeignet für Heizung-, Solar- und Kühlanlagen.
Systemrohr aus unlegiertem Stahl 1.0215 (E220)
Außen und innen sendzimirverzinkt. Geeignet für Sprinkler- und Druckluftanlagen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen mit EPDM-Dichtelement
Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Geeignet für Heizung-, Solar- und Kühlanlagen.
Systemrohr aus unlegiertem Stahl 1.0215 (E220)
Außen und innen sendzimirverzinkt. Geeignet für Sprinkler- und Druckluftanlagen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen mit EPDM-Dichtelement
Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
- Anschluss: Prestabo
- Modell: 1162
- Material: Stahl unlegiert, verzinkt
- Anwendung: Kühlanlalgen, Industrie- und Anlagenbau, Sprinkleranlagen, Druckluft, Solaranlagen
- VdS-Zulassung: ja
- d: 35
- Rp: 1¼
- Z [mm]: 30
- L [mm]: 78
- SW1 [mm]: 53
- SW2 [mm]: 50
- Anschluss: Prestabo
- Modell: 1162
- Material: Stahl unlegiert, verzinkt
- Anwendung: Kühlanlalgen, Industrie- und Anlagenbau, Sprinkleranlagen, Druckluft, Solaranlagen
- VdS-Zulassung: ja
- d: 35
- Rp: 1¼
- Z [mm]: 30
- L [mm]: 78
- SW1 [mm]: 53
- SW2 [mm]: 50
Einsatzbereiche
- Geschlossene Kühl- und Heizungsanlagen
- Industrie- und Anlagenbau
- Sprinkleranlagen (sendzimirverzinktes Rohr)
- Druckluftanlagen (sendzimirverzinktes Rohr)
- Solaranlagen mit Flachkollektoren
- Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dichtelement)
Einsatzbereiche
- Geschlossene Kühl- und Heizungsanlagen
- Industrie- und Anlagenbau
- Sprinkleranlagen (sendzimirverzinktes Rohr)
- Druckluftanlagen (sendzimirverzinktes Rohr)
- Solaranlagen mit Flachkollektoren
- Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dichtelement)
- Stahl unlegiert, verzinkt
- Pressanschluss, Rp‑Gewinde
- flachdichtend
Ausstattung
Flachdichtung EPDM, Dichtelement EPDM, Mehrkantmit ,SC‑Contur- Stahl unlegiert, verzinkt
- Pressanschluss, Rp‑Gewinde
- flachdichtend
Ausstattung
Flachdichtung EPDM, Dichtelement EPDM, MehrkantEigenschaften
- MarkeVIEGA
- Zertifizierung NFNF
- MaterialStahl
- Menge pro Pack1
- Für Trinkwasser geeignetJa
- VerbindungskonfigurationInnengewinde
- FarbeVersilbert
- Durchmesser des Anschlusses35 mm
- Innendurchmesser35 mm
- Gewindegröße1"1/4 (33x42)
- Befestigung FittingZum Anschrauben
- FormZylindrisch
- Form des Fittings/ des AnschlussesGerader Verbinder
- HaupttypInnengewinde
- Art Anschluss 2Innen/innen
- Verbindungstyp 3Innen/innen/innen
- Höhe5.6 cm
- Dichtung enthaltenJa
- AnschlussmaterialStahl
- Gewicht403 g
- Druck16 bar
- Art der VerbindungVerbindung
- Anschlusstyp b (Ausgang)Ausgang
- Verwendungszweck der VerbindungFür Zuleitungsrohr
- ManoMano Art.-NrME11927425
- MMID509358645929
- Herstellerreferenz643492
- EAN4015211643492
