Allgemeine Beschreibung

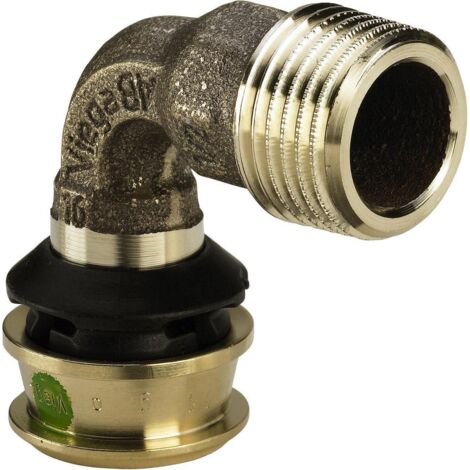

Der Viega Bogen 90 Grad mit SC-Contur Raxofix 5314 ist ein hochwertiger Übergangsbogen aus Siliziumbronze, der für die Installation von Trinkwasser- und Heizungsleitungen konzipiert ist. Mit innovativen Pressverbindern ohne O-Ring ermöglicht das Raxofix-System eine effiziente und sichere Installation. Die strömungsoptimierten Pressverbinder bieten niedrige Zeta-Werte, was zu geringeren Druckverlusten führt und die Installation in beengten Situationen erleichtert.Technische daten
- Modell: 5314
- Material: Siliziumbronze
- Rohraußendurchmesser: 16 mm
- Außengewinde: ½ Zoll (R-Gewinde)
- Winkel des Bogens: 90°
- Schlüsselweite: 18 mm
- Max. Betriebsdruck: 1,0 MPa / 10 bar / 145 PSI
- Max. Mediumtemperatur: 80 °C
- Zeta-Wert: 4,7
- Arbeitslänge Anschluss 1: 24 mm
- Länge Anschluss 1: 39 mm
- Länge Anschluss 2: 37 mm
- Nenndurchmesser Anschluss 1: DN 12
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Kompatibilität und Zubehör
- Kompatibel mit Raxofix-Pressfittings
- Geeignet für Mehrschichtverbundrohre und Vollkunststoffrohre
Installation
Die Installation des Viega Raxofix-Systems erfolgt schnell und einfach ohne Kalibrieren oder Entgraten der Rohrenden. Die Pressverbindungen werden mit speziellen Presswerkzeugen hergestellt, die eine präzise und sichere Verbindung gewährleisten.
Anwendung
- Trinkwasserinstallationen
- Heizungsanlagen
- Regenwasseranlagen
- Druckluftanlagen
Weitere Informationen
Der Viega Raxofix-Übergangsbogen ist für die Verwendung in Trinkwasserinstallationen nach DIN 1988-200 und EN 806-2 geeignet. Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht, was zusätzliche Sicherheit bietet.
