Allgemeine Beschreibung

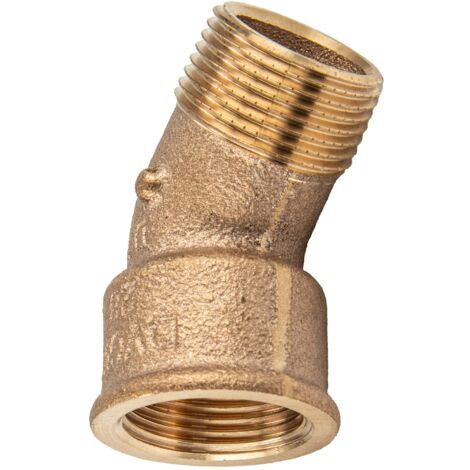

Der Viega Bogen 45 Grad 3121 ist ein hochwertiger Rotguss-Bogen mit einem Winkel von 45°. Er verfügt über ein Außengewinde (kegelig) in der Größe R1/2 und ein Innengewinde (zylindrisch) in der Größe Rp1/2. Dieser Bogen ist ideal für Rohrleitungstechnik und bietet eine zuverlässige Verbindung in Trinkwasser- und Gasinstallationen.Technische daten
- Modell: 3121
- Artikelnummer: 264 208 R
- Material: Rotguss
- Winkel: 45°
- Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
- Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
- Rohraußendurchmesser Anschluss 1: 20,7 mm
- Rohraußendurchmesser Anschluss 2: 20,7 mm
- Länge Anschluss 1: 23 mm
- Länge Anschluss 2: 31 mm
- Arbeitslänge Anschluss 1: 8 mm
- Arbeitslänge Anschluss 2: 7,5 mm
- Oberflächenschutz: unbehandelt
- Exzentrisch: nein
- Mit Dichtungsmaterial: nein
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
Kompatibilität und Zubehör
- Geeignet für Trinkwasserinstallationen nach DIN 1988 / DIN EN 806
- Geeignet für Gasinstallationen nach DVGW-TRGI 2008 / AB G 600
Weitere Informationen
- Beständig gegen Erosionskorrosion und Entzinkung
- Formstabil unter schwierigen äußeren Bedingungen
- Haftungsübernahme-Vereinbarungen mit ZVSHK und BHKS
- Gewindebezeichnungen: Rp = zylindrisches Innengewinde nach EN 10226 (alt DIN 2999), R = kegeliges Außengewinde nach EN 10226 (alt DIN 2999)
