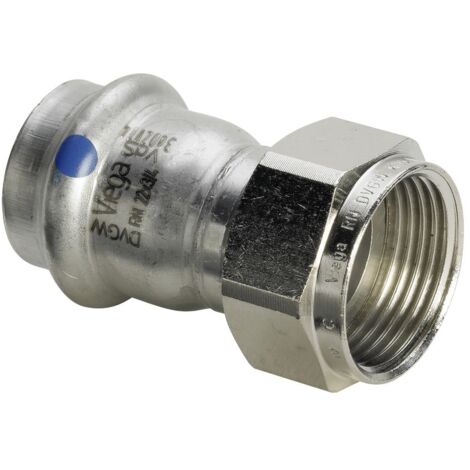

Viega Sanpress Inox LF-Anschlussverschraubung, d 18mm, G 3/4 Messing vernickelt, Stahl nichtrostend Modell 2363LF, 666699

Viega Sanpress Inox LF-Anschlussverschraubung, d 18mm, G 3/4 Messing vernickelt, Stahl nichtrostend Modell 2363LF, 666699

SW [mm] = Schlüsselweite

SW [mm] = Schlüsselweite

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Edelstahl 1.4401 und Rohren aus Edelstahl 1.4401 und 1.4521. Frei von lack­be­net­zungs­stö­ren­den Substanzen (labs-frei) wie zum Beispiel: Silikon, Fett oder Öl. Besonders geeignet für den Einsatz von Rohrleitungs-Installationen in Lackierereien. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Sonderanwendungen

Schiffbau Feuerlöschanlagen

Werkstoffe Verbinder

Edelstahl 1.4401

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Edelstahl 1.4401 und Rohren aus Edelstahl 1.4401 und 1.4521. Frei von lack­be­net­zungs­stö­ren­den Substanzen (labs-frei) wie zum Beispiel: Silikon, Fett oder Öl. Besonders geeignet für den Einsatz von Rohrleitungs-Installationen in Lackierereien. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Sonderanwendungen

Schiffbau Feuerlöschanlagen

Werkstoffe Verbinder

Edelstahl 1.4401

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Misch-Installationen sind unabhängig von der Fließrichtung zulässig.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Misch-Installationen sind unabhängig von der Fließrichtung zulässig.

• Anschluss: Sanpress Inox LF
• Modell: 2363LF
• Material: Messing vernickelt, Stahl nichtrostend
• Anwendung: Trinkwasser, Regenwasser, Druckluft, Landwirtschaft, Industrie- und Anlagenbau
• d: 18
• G: ¾
• Z [mm]: 15
• L1 [mm]: 45
• L2 [mm]: 8
• SW [mm]: 30
• Anschluss: Sanpress Inox LF
• Modell: 2363LF
• Material: Messing vernickelt, Stahl nichtrostend
• Anwendung: Trinkwasser, Regenwasser, Druckluft, Landwirtschaft, Industrie- und Anlagenbau
• d: 18
• G: ¾
• Z [mm]: 15
• L1 [mm]: 45
• L2 [mm]: 8
• SW [mm]: 30

Einsatzbereiche

• Trinkwasser
• Regenwasser
• Druckluftanlagen
• Landwirtschaft
• Industrieanwendungen

Einsatzbereiche

• Trinkwasser
• Regenwasser
• Druckluftanlagen
• Landwirtschaft
• Industrieanwendungen

mit ,SC‑Contur
labs-frei (Einzelverpackung)

• Stahl nichtrostend
• Press­anschluss, G-Gewinde
• flachdichtend

Ausstattung

Dicht­element EPDM, Flachdichtung EPDM, Über­wurf­ver­schrau­bung, Mehrkant

Hinweis

Werkstoffangaben beziehen sich auf wasserberührte Bauteile. Die Über­wurfmutter besteht aus Messing vernickelt.mit ,SC‑Contur
labs-frei (Einzelverpackung)

• Stahl nichtrostend
• Press­anschluss, G-Gewinde
• flachdichtend

Ausstattung

Dicht­element EPDM, Flachdichtung EPDM, Über­wurf­ver­schrau­bung, Mehrkant

Hinweis

Werkstoffangaben beziehen sich auf wasserberührte Bauteile. Die Über­wurfmutter besteht aus Messing vernickelt.
