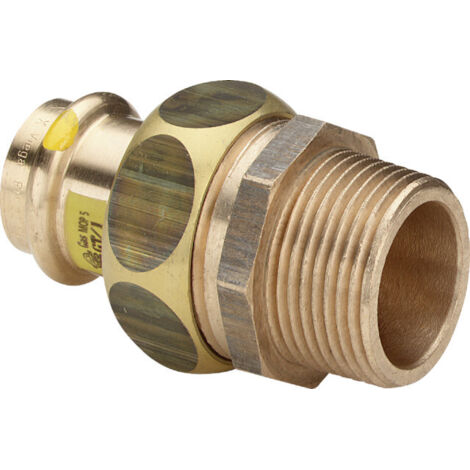

Viega Sanpress Inox G Profipress G-Übergangsverschraubung, d 28mm, R 1 Rotguss Modell 2654, 379421

Viega Sanpress Inox G Profipress G-Übergangsverschraubung, d 28mm, R 1 Rotguss Modell 2654, 379421

SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite

SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern und Rohren aus Edelstahl 1.4401. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

HNBR (hydrierter Acrylnitrilbutadien-Kautschuk), gelb, vormontiert

Betriebsbedingungen Gas- und Flüssiggas-Installationen

Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,5 MPa (5 bar, 72,5 PSI)

Werkstoffe Verbinder

Edelstahl 1.4401

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern und Rohren aus Edelstahl 1.4401. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

HNBR (hydrierter Acrylnitrilbutadien-Kautschuk), gelb, vormontiert

Betriebsbedingungen Gas- und Flüssiggas-Installationen

Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,5 MPa (5 bar, 72,5 PSI)

Werkstoffe Verbinder

Edelstahl 1.4401

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizöl- und Dieselkraftstoff-⁠Installationen

Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizöl- und Dieselkraftstoff-⁠Installationen

Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)

• Anschluss: Sanpress Inox G
• Modell: 2654
• Material: Rotguss
• Anwendung: Gas, Heizöl/Dieselkraftstoff
• d: 28
• R: 1
• Z [mm]: 59
• L [mm]: 83
• SW1 [mm]: 45
• SW2 [mm]: 48
• Anschluss: Sanpress Inox G
• Modell: 2654
• Material: Rotguss
• Anwendung: Gas, Heizöl/Dieselkraftstoff
• d: 28
• R: 1
• Z [mm]: 59
• L [mm]: 83
• SW1 [mm]: 45
• SW2 [mm]: 48

Einsatzbereiche

• Erdgas/Flüssiggas
• Heizöl
• Dieselkraftstoff

Einsatzbereiche

• Erdgas/Flüssiggas
• Heizöl
• Dieselkraftstoff

• Rotguss
• Press­anschluss, R-Gewinde
• konischdichtend

Ausstattung

• Rotguss
• Press­anschluss, R-Gewinde
• konischdichtend

Ausstattung
