Allgemeine Beschreibung

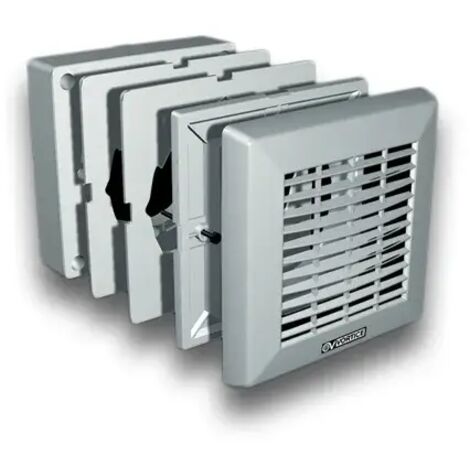

Das Vortice F 100/4″-Fensterkit (Code 22131) ermöglicht die einfache und sichere Montage von Vortice Punto F 100/4″-Ventilatoren mit automatischer Klappe direkt am Glas- oder Fensterrahmen. Es ist kompatibel mit Glasdicken von 2 bis 20 mm und bietet IPX4-Schutz gegen Spritzwasser, was einen dauerhaften Betrieb auch im Freien oder bei hoher Luftfeuchtigkeit gewährleistet. Der Bausatz enthält alle notwendigen Befestigungsmaterialien, Dichtungen und Halterungen.Technische daten
- Maximale Systemkapazität: 23,6 l/s (≈85 m³/h)
- Motordrehzahl: 2300 U/min
- Schalldruck (3 m): 38 dB(A)
- Isolationsklasse: 1°
- Gewicht: 0,85 kg
- Abmessungen (A×B×C): 158×69×22 mm
- Maximale Betriebstemperatur: +50 °C
- Materialien: Metall/Kunststoff + wasserdichte Dichtungen
Kompatibilität und Zubehör
- Kompatibel mit Vortice Punto F 100/4″ Ventilatoren mit automatischer Jalousie
- Geeignet für Kleinraumventilatoren der Serie Punto mit den Größen M 100, M 120, M 150
- Lieferumfang: Verbindungsschrauben und Gegenmuttern
Installation
- Direkte Montage auf Glas oder Fensterscheibe
- Keine Maurerarbeiten erforderlich
- Prüfen Sie die Montageanleitung sorgfältig
- Bei Bedarf Löcher in das Glas bohren; wenden Sie sich an einen Glaser, wenn Sie unerfahren sind
- Stellen Sie sicher, dass das Fensterglas dick und stabil genug ist
Anwendung
- Installation von Dunstabzugshauben für Badezimmer an Fenstern
- Einbau von Küchenabluftventilatoren an Fenstern
- Verwendung in Umgebungen, in denen die Luft direkt durch ein Fenster abgesaugt werden muss
