Allgemeine Beschreibung
Der AMF Waagrechtspanner Nr. 6871 in Größe 50 ist ein vielseitiges Spannwerkzeug, das mit einem offenen Haltearm und einem Winkelfuß ausgestattet ist. Er bietet eine stufenlose Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen und ist verzinkt sowie passiviert. Der ergonomische, ölbeständige Handgriff sorgt für eine komfortable Handhabung und eine große Handauflage. Eine Verliersicherung für die Andrückschraube am Spannarm-Ende und ein automatischer Höhenausgleich erhöhen die Benutzerfreundlichkeit.Technische daten

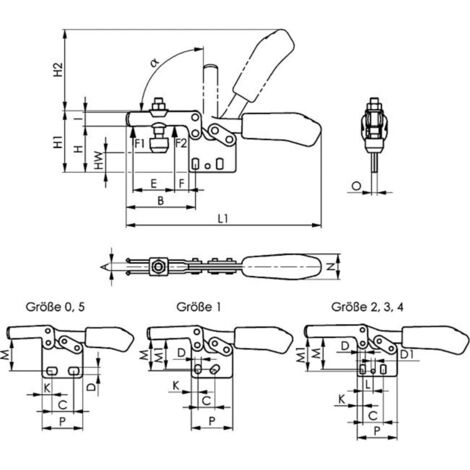

- Größe: 50
- Länge gespannt: 244 mm
- Höhe gespannt: 124 mm
- Spannhöhe: 88 mm
- Haltekraft F1: 3 kN
- Bohrungs-Ø: 6,5 mm
- Spannweite: 35 mm
- HW min.: 1 mm
- HW max.: 31 mm
- H2: 158 mm
- Bauart: Winkelfuß
- I: 13 mm
- F: 37 mm
- B: 85 mm
- P: 51 mm
- K: 10,6 mm
- E: 35 mm
- M: 38,1 mm
- H: 88 mm
- N: 57 mm
- D1: 6,5 mm
