Allgemeine Beschreibung

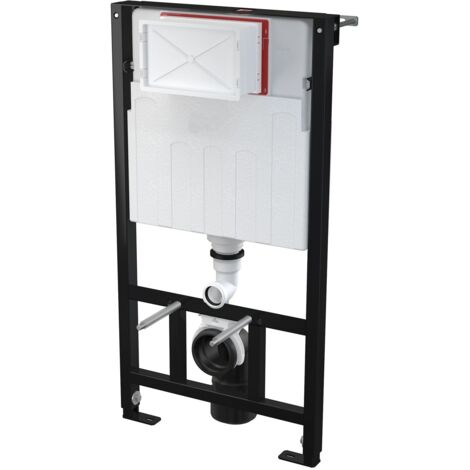

Das Alcadrain Vorwandinstallationssystem AM101/1000 von Alcaplast ist ideal für die Installation von hängenden Toiletten in Gipskartonkonstruktionen oder vor tragenden Wänden. Es bietet eine robuste und langlebige Lösung für Badsanierungen und Neubauten. Mit einer Bauhöhe von 98 cm und einer variablen Einbautiefe von 20-95 mm ist es vielseitig einsetzbar und ermöglicht eine einfache Montage.Technische daten
- Einbautiefe: 20–95 mm einstellbar
- Bautiefe: 125 mm
- Material der tragenden Konstruktion: Metall - pulverbeschichtet
- Wasseranschluss: G1/2" von hinten oder oben
- Volumen des Wassers im Kasten: 9 Liter
- Standard-Einstellung für große Spülung: 6 Liter
- Standardeinstellung für kleine Spülung: 3 Liter
- Hygienische Reserve: 3 Liter
- Funktionsfähig bei Wasserdruck: 0,05 - 1,6 MPa
- Belastungsprüfung: 400 kg
- Bauhöhe Element: 98 cm
Kompatibilität und Zubehör
- Kompatibel mit allen Betätigungsplatten von Alcaplast
- Vorbereitung für Überganghalter DG1/2“ für Bidet-Sitze und Duschen
- Lieferumfang: Spülkasten mit Füll- und Ablaufventil, selbsttragender Rahmen, Befestigungsset, HT 90/90 Knie Abfall aus Polyethylen, Zulaufdichtung, Auslass aus Polypropylen, und mehr
Installation
- Einbau in Gipskartonkonstruktionen oder vor tragenden Wänden
- Die Rahmenkonstruktion ermöglicht eine einfache Verankerung
- Serviceöffnungsabdeckung vereinfacht die Montage
- Wasseranschluss von hinten oder oben in der Mitte
Anwendung
- Geeignet für hängende Toiletten
- Für Bodenstärken von 0-200 mm
- Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm
Weitere Informationen
