Allgemeine Beschreibung

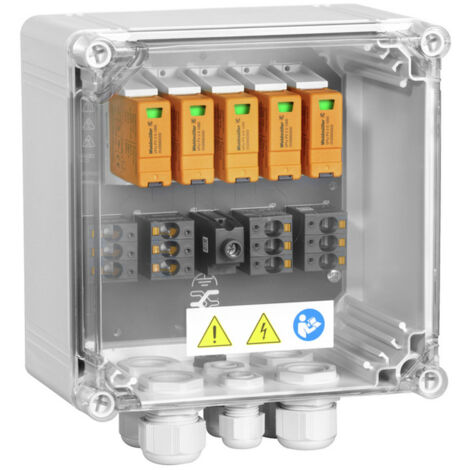

Der Weidmüller PVN DC 2IN/1OUTX2 2MPPT SPD2R CG 1.1KV Generatoranschlusskasten ist ein hochentwickelter Photovoltaik-Generatoranschlusskasten, der für Wechselrichter mit zwei MPP-Trackern konzipiert wurde. Er schützt die DC-Seite einer Photovoltaikanlage und bietet eine einfache, schnelle und sichere Installation. Mit einem robusten Design und einer integrierten PUSH IN-Technologie minimiert er Installationszeiten und das Risiko von Fehlern.Technische daten
- Ausführung: Photovoltaik, Generatoranschlusskasten, PV Next, 1100 V, 2 MPP, 2 Eingänge/1 Ausgang pro MPP, Überspannungsschutz II, Verschraubung
- Tiefe: 132 mm
- Höhe: 228 mm
- Breite: 200 mm
- Nettogewicht: 1.800 g
- Umgebungstemperatur: -40 °C…50 °C
- Feuchtigkeit: 5...95 % keine Betauung
- Bemessungsspannung DC: 1.100 V
- DC-Nennstrom pro Anschluss: max. 50,25 A
- Schlagfestigkeit: IK08 nach IEC 62208, IK10 nach IEC 62262
- Schutzklasse: II
- Schutzart: IP65
- Ableitstrom In (8/20 µs): 20 kA
- Ableitstrom, max. (8/20 µs): 40 kA
- Gesamtableitstrom Itotal (8/20µs): 50 kA
- Kurzschlussfestigkeit ISCPV: 11.000 A
- Max. kontinuierliche Betriebsspannung DC UCPV-Modus: 1.100 V
- Schutzpegel Up (+/-): ≤ 3.8 kV
Kompatibilität und Zubehör
- Beiliegendes Zubehör:
- Montagefuß: 4 Stück
- Dichtstopfen: 8 Stück
- Anzahl der Eingänge: 4
- Anzahl der Maximum Power Points (MPP): 2
- Anzahl der Leitungseinführungen: 2
- Max. Anzahl der DC-Eingänge: pro Maximum Power Point 2 parallel geschaltete Eingänge
- Max. Anzahl der DC-Ausgänge: pro Maximum Power Point 1 Ausgang
Installation
Die Installation erfolgt über M25 Kabelverschraubungen mit 3x7mm Ø Kabeleinführungen. Die PUSH IN Klemmen ermöglichen eine einfache Verbindung von eindrähtigen und mehrdrähtigen Kabeln mit Querschnitten von 2,5 mm² bis 16 mm², sowohl mit als auch ohne Aderendhülse.
Anwendung
Der Generatoranschlusskasten ist für den Einsatz in privaten und kommerziellen Photovoltaikanlagen geeignet. Er schützt die PV-Anlage vor Überspannungen und Kurzschlüssen und ermöglicht die Kombination von Strings, um Kabel zu sparen.
Weitere Informationen
Der Weidmüller PVN DC 2IN/1OUTX2 erfüllt die Anforderungen gemäß Niederspannungs-Schaltgerätekombinationen IEC 61439-1:2011 und EN 61439-2:2011. Er bietet fortschrittlichen Überspannungsschutz und optionale Sicherungen für optimalen Betrieb und Sicherheit der Anlage.
