IMH-ABS Mitnehmerhaken SF, 164 x 47 x 4 mm, universal, DIN, schwarz verzinkt
Wählen Sie Ihr Modell aus
Produkt
Preis
Quantität
'/%3E%3C/svg%3E)
Kaufen Sie für Ihr Unternehmen?
Verhandelte Preise exkl. MwSt. bis zu -20%
Ähnliches Produkt geliefert von
'/%3E%3C/svg%3E)
Drehpunkt für Tor Rohr Ø 40 zum Anschrauben 25040V MANTION - 25040V
51,38 €
46
Verkauft von Vasalat
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Mitnehmerhaken sind gemäß Norm einzusetzen
Mitnehmerhaken nach EN 1158 als Bestandteil des Schließfolgereglers ausgeführt als:
Die benötigte Größe ist abhängig von Platzangebot, Flügelgrößen, Bandachse sowie dem Schließfolgeregler (Warteposition des Gangflügels).
Durch Verwendung der Größe 2 wird beim Öffnen über den Standflügel der Öffnungswinkel des Gangflügels vergrößert und dadurch die notwendige Warteposition des Gangflügels besser erreicht. Aus diesem Grund ist die Größe 2 der Größe 1 vorzuziehen. Bei der Größe 2 ist der Weg am beweglichen Mitnehmerhaken um 80 mm größer, daher sind die Ausfräsungen um 80 mm länger.
Bohrungsabstand: Gr. 1 = 215 mm, Gr. 2 = 295 mm
Mitnehmerhaken nach EN 1158 als Bestandteil des Schließfolgereglers ausgeführt als:
- integrierter Mitnehmerhaken verdeckt im oberen Gehflügelfalz eingebaut, mit Gegenhaken im oberen Stehflügelfalz
- geeignet für Türspalt ab 4,5 mm
Vorteile: - universell einsetzbar
- Dämpfung des gefederten Mitnehmerhakens
- vandalensicher
- keine Beschädigungen an Türoberflächen
- verdeckt liegend
- kompatibel mit allen Schließfolgereglern
- unabhängig
- nachrüstbar
Die benötigte Größe ist abhängig von Platzangebot, Flügelgrößen, Bandachse sowie dem Schließfolgeregler (Warteposition des Gangflügels).
Durch Verwendung der Größe 2 wird beim Öffnen über den Standflügel der Öffnungswinkel des Gangflügels vergrößert und dadurch die notwendige Warteposition des Gangflügels besser erreicht. Aus diesem Grund ist die Größe 2 der Größe 1 vorzuziehen. Bei der Größe 2 ist der Weg am beweglichen Mitnehmerhaken um 80 mm größer, daher sind die Ausfräsungen um 80 mm länger.
Bohrungsabstand: Gr. 1 = 215 mm, Gr. 2 = 295 mm
- Type: 24700006
- Material: Stahl
- Richtung: universal
- Verwendung für: Standflügel

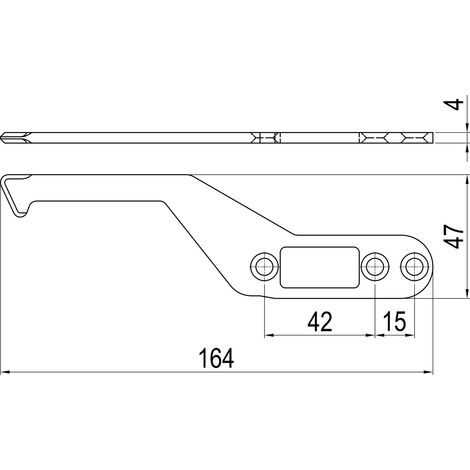

- Abmessung(mm): 164 x 47 x 4
- Farbe: Schwarz
- Oberfläche: verzinkt
- Inhaltsangabe (ST): 1
Eigenschaften
- MarkeABS
- Menge pro Pack1
- ZertifizierungsstelleDIN
- FarbeSchwarz
- AnwendungsgebieteInnen
- Breite4.7 cm
- MaterialStahl
- Art der InnentürSchiebetür
- ManoMano Art.-NrME54993840
- MMID904779508766
- Herstellerreferenz18311
- EAN9002730339819
