Allgemeine Beschreibung

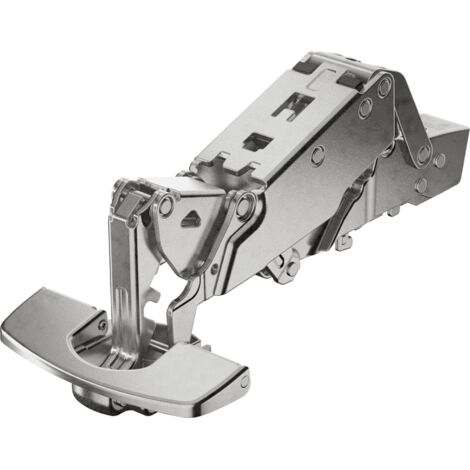

Sensys Weitwinkelscharnier mit Null-Einsprung und integrierter Dämpfung (Sensys 8657i). Dieses hochwertige Scharnier bietet eine Schließautomatik und ist für Türstärken von 15 bis 32 mm geeignet. Der Öffnungswinkel beträgt 165°, was eine flexible Nutzung ermöglicht.Technische daten
- Öffnungswinkel: 165°
- Türdicke: 15-32 mm
- Topftiefe: 11.6 mm
- THS-Bohrbild: 52 x 5,5 mm, 48 x 6 mm
- Durchmesser Befestigungsbohrung: Ø 10 mm
- Hettich direkt Basis: 12,5 mm
- Integrierte Auflagenverstellung: +2 mm / -2 mm
- Integrierte Tiefenverstellung: +3 mm / -2 mm
- Konstruktion: 90°-Konstruktion
- Topfausführung: THS 55
- Topf-Ø: 35 mm
Kompatibilität und Zubehör
- Benötigtes Zubehör: 9071671, 9071651, 9075068, 9071673, 9071653, 9075067, 9090882, 9075065, 9075066, 9071650, 9071670, 9071672, 9075086, 9090884, 9071652, 9071668, 9075088, 9075085, 9075087, 9075081, 9071667, 9075080, 9071666, 9075082, 9075083, 9071665, 9117341, 9071656, 9117342, 9071657, 9071655, 9071658, 9075073, 9075070, 9075071, 9075072, 9075060, 9075063, 9075062, 9075061, 9088248, 9088246, 9075009, 9075005, 9075008, 9075007, 9075006, 9133538, 9133534, 9133540, 9133536, 9075056, 9075059, 9075057, 9071629, 9075058, 9075055, 9071628, 9071627, 9071625, 9071626
Installation
- Montage: Schnellmontage Fix (THS 55)
- Höhenverstellung über Montageplatte
Anwendung
Das Hettich Sensys 8657i Scharnier eignet sich ideal für Möbel mit Türen, die eine hohe Funktionalität und Langlebigkeit erfordern. Die integrierte Dämpfung sorgt für ein sanftes Schließen der Türen.
