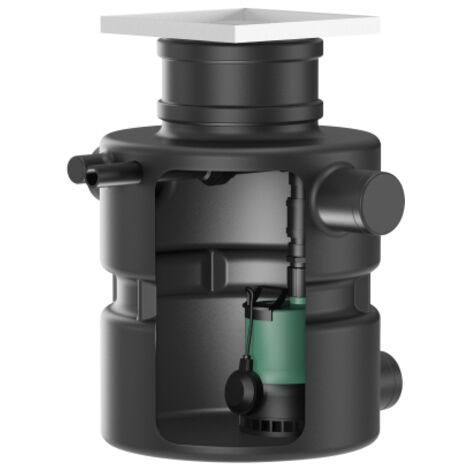

Wilo Unterflur-Hebeanlage DrainLift BOX-32/8E U, 230V, 370W

Wilo DrainLift BOX Unterflur-Hebeanlage 32/8E U, 230V, d. 110/40mm, PN 1,5, 370W

Betriebsdaten Produktdaten Bruttovolumen des Behaelters: 113 l
Schaltvolumen: 26 l
Betriebsart (ausgetaucht): S3-25
Hoehe: 880 mm
Laenge: 705 mm
Breite: 720 mm
Diagonalmaß: 720 mm
Motordaten Netzanschluss: 1x230 V!, 50 Hz
Zulaessiger Anwendungsbereich Spannungstoleranz: +-10
Motornennleistung: 370 W
Nenndrehzahl: 2900 U/Min
Nennstrom: 2,1 A
Isolationsklasse: F
Schutzart Motor: IP68
Kabel Laenge Anschlusskabel: 10 m
Kabeltyp: H07RN-F
Kabelquerschnitt: 3G1 mm2
Max. Medientemperatur, kurzzeitig bis 3 Netzstecker: Shock-proof
Werkstoffe Material Tank: PE
Pumpengehaeuse: PP-GF30
Laufrad: PPE/PS-GF20
Welle: 1.4104
Motorgehaeuse: 1.4301
Einbaumaße Saugseitiger Rohranschluß: d 110
Druckseitiger Rohranschluß: d 40
Min.: Anschluss Entlueftung: d 110
Bestellinformationen Fabrikat: Wilo
Produktbezeichnung: DrainLift Box 32/8
Gewicht netto ca.: 26 kg
Artikelnummer: 2521820
60 oC Maximaler Betriebsdruck: 0,8 bar
Max. zulaessiger Druck in der Druckleitung: 1,7 bar

Kompakte, vollautomatisch arbeitende Abwasser-Hebeanlage für die Unterflurinstallation innerhalb von Gebäuden.

Fördermedium

Zur Sammlung und Förderung in häuslichen Bereichen von:

• Abwasser ohne Fäkalien

Abwasserförderung nach 12050

Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2.

Konstruktion

Gas- und wasserdichter Sammelbehälter aus Kunststoff mit ablagerungsfreiem Innenraum. Zwei um 180° versetzte DN 100-Anschlüsse für den Zulauf sowie die Entlüftung und Kabelführung. Der Druckanschluss ist 90° seitlich versetzt zu den beiden Anschlüssen angeordnet. Für eine einfache Wartung der Anlage dient der Deckel als Revisionsöffnung.

Abwasserpumpe mit integrierter Wirbeleinrichtung (Twisterfunktion), offenem Mehrkanallaufrad und vertikalem Gewindeanschluss. Pumpengehäuse, Saugkorb und Laufrad aus Verbundwerkstoff. 1~-Motor (Mantelkühlung) mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).

Die Twisterfunktion sorgt für eine ständige Verwirbelung im Saugbereich der Pumpe. Die Verwirbelungen verhindern ein Absinken und Festsetzen der Sinkstoffe. Damit wird ein sauberer Pumpensumpf erreicht und eine Geruchsbildung vermindert.

Die Niveausteuerung erfolgt über den angebauten Schwimmerschalter an der Pumpe. Das Schaltniveau „Pumpe Ein/Aus“ ist durch die Kabellänge des Schwimmerschalters voreingestellt.

Lieferumfang

• Kunststoffschacht mit eingebauter Verrohrung
• Verrohrung mit Rückflussverhinderer
• Pumpe mit Schwimmerschalter und Stecker
• Druckschlauch (Innendurchmesser: 40 mm/1,5 in; Länge: 7 cm/2,8 in) inkl. Schlauchschellen
• O-Ring zur Abdichtung der Behälterabdeckung und als Geruchsverschluss
• Behälterabdeckung mit Fliesenrahmen und Fußbodenablauf
• Rohbauabdeckung
• Einbau- und Betriebsanleitung

Betriebsdaten

• Fördermedium: Schmutzwasser, Wasser, Schmutzwasser - ohne Fäkalien

Zulässiger Anwendungsbereich

• Medientemperatur: 3 °C
• Max. Medientemperatur, kurzzeitig bis 3 Min.: 60 °C
• Umgebungstemperatur: 3 °C
• Maximaler Betriebsdruck: 0.8 bar
• Max. zulässiger Druck in der Druckleitung: 1.7 bar

Produktdaten

• Bruttovolumen des Behälters: 113 l
• Schaltvolumen: 26 l
• Betriebsart (ausgetaucht): S3-25%
• Höhe: 880 mm
• Länge: 705 mm
• Breite: 720 mm
• Diagonalmaß: 720 mm

Motordaten

• Netzanschluss: 1~230 V, 50 Hz
• Spannungstoleranz: ±10 %
• Motornennleistung: 370 W
• Nenndrehzahl: 2900 U/Min
• Nennstrom: 2.1 A
• Isolationsklasse: F
• Schutzart Motor: IP68

Kabel

• Länge Anschlusskabel: 10 m
• Kabeltyp: H07RN-F
• Kabelquerschnitt: 3G1 mm²
• Netzstecker: CEE 7/7 (Schuko)

Werkstoffe

• Behälter: PE
• Pumpengehäuse: PP-GF30
• Laufrad: PPE/PS-GF20
• Welle: Edelstahl
• Motorgehäuse: Edelstahl

Einbaumaße

• Saugseitiger Rohranschluss: Ø 110
• Druckseitiger Rohranschluss: Ø 40
• Anschluss Entlüftung: Ø 110

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: DrainLift BOX-32/8E U
• Gewicht netto ca.: 26 kg
• Artikelnummer: 2521820

• Als Hebeanlage innerhalb von Gebäuden (Überflureinbau)

• Als Pumpenschacht innerhalb von Gebäuden (Unterflureinbau)

• Zur rückstausicheren Entwässerung von

• Ablaufstellen unterhalb der Rückstauebene

• Ablaufstellen, die nicht über das natürliche Gefälle entwässert werden können.

Kompakte, vollautomatisch arbeitende Abwasser-Hebeanlage für die Unterflurinstallation innerhalb von Gebäuden. Fördermedium Zur Sammlung und Förderung in häuslichen Bereichen von: Abwasser ohne Fäkalien Abwasserförderung nach 12050 Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2. Konstruktion Gas- und wasserdichter Sammelbehälter aus Kunststoff mit ablagerungsfreiem Innenraum. Zwei um 180o versetzte DN 100-Anschlüsse für den Zulauf sowie die Entlüftung und Kabelführung. Der Druckanschluss ist 90o seitlich versetzt zu den beiden Anschlüssen angeordnet. Für eine einfache Wartung der Anlage dient der Deckel als Revisionsöffnung. Abwasserpumpe mit integrierter Wirbeleinrichtung (Twisterfunktion), offenem Mehrkanallaufrad und vertikalem Gewindeanschluss. Pumpengehäuse, Saugkorb und Laufrad aus Verbundwerkstoff. 1x-Motor (Mantelkühlung) mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7). Die Twisterfunktion sorgt für eine ständige Verwirbelung im Saugbereich der Pumpe. Die Verwirbelungen verhindern ein Absinken und Festsetzen der Sinkstoffe. Damit wird ein sauberer Pumpensumpf erreicht und eine Geruchsbildung vermindert. Die Niveausteuerung erfolgt über den angebauten Schwimmerschalter an der Pumpe. Das Schaltniveau 'Pumpe Ein/Aus' ist durch die Kabellänge des Schwimmerschalters voreingestellt. Lieferumfang Kunststoffschacht mit eingebauter Verrohrung Verrohrung mit Rückflussverhinderer Pumpe mit Schwimmerschalter und Stecker Druckschlauch (Innendurchmesser: 40 mm/1,5 in, Länge: 7 cm/2,8 in) inkl. Schlauchschellen O-Ring zur Abdichtung der Behälterabdeckung und als Geruchsverschluss Behälterabdeckung mit Fliesenrahmen und Fußbodenablauf Rohbauabdeckung Einbau- und Betriebsanleitung

Produktspezifikation

• Hersteller-Artikelnummer: 2521820
• Hersteller-Warengruppe: Abwasser, Hebeanlagen Schmutz.
• Hersteller-Produktgruppe: Wilo-DrainLift Box
• Nennstrom: 2,1
• Baulänge: 720
• Bauhöhe: 880
• Bautiefe: 705
• Behältervolumen: 113
• Anzahl der Phasen: 1
• Max. Volumenstrom: 8,5
• Max. Förderhöhe: 6,715
• Drehzahl: 2900
• Umgebungstemperatur: 3 - 35
• Elektrischer Anschluss: Kabel
• Bemessungsspannung: 230
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
• Aufgenommene Motorleistung (P1) pro Motor: 0,45
• Motorausgangsleistung (P2): 0,37
• Volumenstrom (BEP): 6,673
• Förderhöhe bei Volumenstrom (BEP): 32,4013368
• Anschlussstandard Auslassseite: ISO 7-1 / EN 10226-1
• Nennbetriebsart: S3 25 %
• Max. Arbeitsdruck: 0,8
• Werkstoffgüte des Behälters: PE-40
• Werkstoff des Pumpengehäuses: Polypropylen (PP)
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 10
• Werkstoffgüte des Pumpengehäuses: PP-GF
• Anzahl der Pumpen: 1
• Mediumtemperatur (Dauerbetrieb): 3 - 35
• Werkstoffgüte Gebläserad/Laufrad: PP-GF
• Nenndurchmesser, Anschluss Auslassseite: 1 1/4 Zoll (32)
• Rohraußendurchmesser, Anschluss Auslassseite: 32
• Anschluss Auslassseite: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Druckstufe Flanschanschluss Auslassseite: PN 10
• Nennstrom: 2,1
• Baulänge: 720
• Bauhöhe: 880
• Bautiefe: 705
• Behältervolumen: 113
• Anzahl der Phasen: 1
• Max. Volumenstrom: 8,5
• Max. Förderhöhe: 6,715
• Drehzahl: 2900
• Umgebungstemperatur: 3 - 35
• Elektrischer Anschluss: Kabel
• Bemessungsspannung: 230
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
• Aufgenommene Motorleistung (P1) pro Motor: 0,45
• Motorausgangsleistung (P2): 0,37
• Volumenstrom (BEP): 6,673
• Förderhöhe bei Volumenstrom (BEP): 32,4013368
• Anschlussstandard Auslassseite: ISO 7-1 / EN 10226-1
• Nennbetriebsart: S3 25 %
• Max. Arbeitsdruck: 0,8
• Werkstoffgüte des Behälters: PE-40
• Werkstoff des Pumpengehäuses: Polypropylen (PP)
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 10
• Werkstoffgüte des Pumpengehäuses: PP-GF
• Anzahl der Pumpen: 1
• Mediumtemperatur (Dauerbetrieb): 3 - 35
• Werkstoffgüte Gebläserad/Laufrad: PP-GF
• Nenndurchmesser, Anschluss Auslassseite: 1 1/4 Zoll (32)
• Rohraußendurchmesser, Anschluss Auslassseite: 32
• Anschluss Auslassseite: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Druckstufe Flanschanschluss Auslassseite: PN 10
