Allgemeine Beschreibung

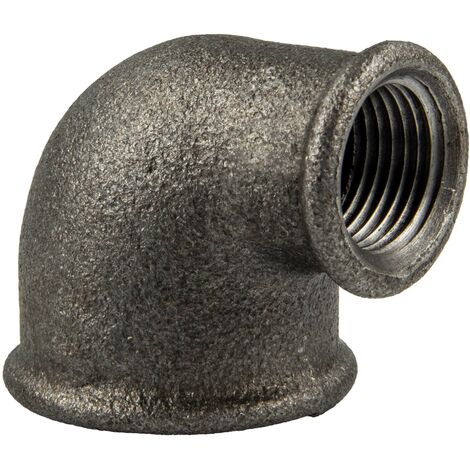

Der Temperguss-Gewindefitting schwarz Winkel 90° reduziert ist ein hochwertiges Verbindungselement mit Innengewinde x Innengewinde. Er ist ideal für verschiedene Anwendungen in der Heizungsinstallation, Druckluft und im Umgang mit Kohlenwasserstoffen. Bitte beachten Sie, dass für Trinkwasserinstallationen die verzinkte Ausführung gewählt werden muss.Technische daten
- Material: Temperguss, schwarz
- Max. Betriebsdruck: PN 25
- Temperaturbereich: -20 °C bis +120 °C
- Winkelgenauigkeit: sehr hoch
- Dichtkraft: sehr hoch bei exakter Rohrführung
- Innengewinde: Zylindrisches Innengewinde (Rp) nach DIN ISO 7-1, EN 10226-1
- Außengewinde: Konisches Außengewinde (R) nach DIN ISO 7-1, EN 10226-1
Kompatibilität und Zubehör
- Anschlussgrößen: 1 x 3/4" IG
- Nennweite x Nennmaße: 1/8" DN 6 - 10,2 mm, 1/4" DN 8 - 13,5 mm, 3/8" DN 10 - 17,2 mm, 1/2" DN 15 - 21,3 mm, 3/4" DN 20 - 26,9 mm, 1" DN 25 - 33,7 mm, 1 1/4" DN 32 - 42,4 mm, 1 1/2" DN 40 - 48,3 mm, 2" DN 50 - 60,3 mm, 2 1/2" DN 65 - 76,1 mm, 3" DN 80 - 88,9 mm, 4" DN 100 - 114,3 mm
Weitere Informationen
- Erfüllt alle Vorgaben der DIN EN 10242
- Design Symbol A
- Zur Umrechnung der Zollmaße beachten Sie die Umrechnungstabelle in den Bildern.
