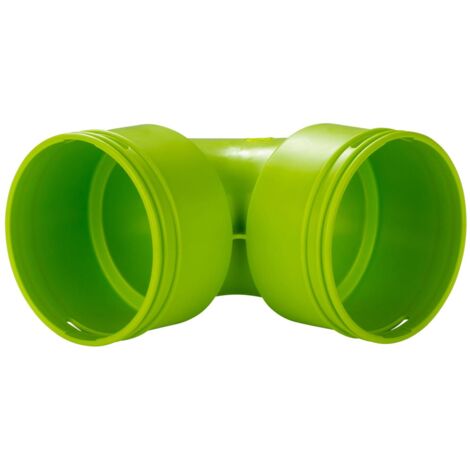

Wolf Bogen DN 63 90 Grad für CWL, antistatisch/antibakteriell, Kunststoff

Wolf Bogen DN 63 90 Grad für CWL, antistatisch/antibakteriell, Kunststoff

Der Wolf Bogen DN 63 90 Grad ist ein antistatischer und antimikrobieller Kunststoffbogen, der speziell für die Comfort-Wohnungs-Lüftung (CWL) entwickelt wurde. Er ermöglicht eine sichere und werkzeuglose Verbindung zweier Rundkanäle mit einem Nenndurchmesser von 66,6 mm und ist besonders für die Installation innerhalb von Betondecken geeignet. Das Produkt zeichnet sich durch hohe Systemdichtheit und geprüfte Materialeigenschaften aus.

Wie verbindet der Wolf Bogen DN 63 Rundkanäle?

Der Bogen verfügt über zwei Schiebehülsen als Anschlüsse, die eine einfache und werkzeuglose Verbindung zweier Rundkanäle DN 63 ermöglichen. Die glatte Bogenausführung mit einem Winkel von 90 Grad sorgt für einen reibungslosen Luftstrom. Für die Abdichtung ist ein separater Klick- und Dichtring erforderlich, da der Bogen ohne vormontierte Dichtung geliefert wird.

Welche Material- und Sicherheitseigenschaften bietet der Bogen?

Hergestellt aus lebensmittelechtem Polypropylen (PP), ist der Bogen antistatisch und antimikrobiell ausgeführt, was die Hygiene in Lüftungssystemen unterstützt. Das Material ist nahtlos produziert und wurde unabhängig von TÜV Süd und ISEGA geprüft und zertifiziert. Das Brandverhalten entspricht der Klasse E nach EN 13501-1, was eine sichere Verwendung im Gebäudebereich ermöglicht.

Für welche Einsatzbedingungen ist der Bogen geeignet?

Der Bogen ist für Betriebstemperaturen von minus 20 bis plus 60 Grad Celsius ausgelegt und kann in Betondecken mit einer Druckfestigkeit von bis zu 200 mm eingebettet werden. Die Systemdichtheit liegt bei plus/minus 2.000 Pa, entsprechend der Dichtheitsklasse D nach DIN EN 12237 und ATC2 nach EN 16798-3, was eine zuverlässige Luftdichtheit im Lüftungssystem sicherstellt.

Technische Daten

• Nenndurchmesser Kanal: 66,6 mm
• Winkel des Bogens: 90 Grad
• Werkstoff: Polypropylen (PP)
• Anschlüsse: 2x Schiebehülse
• Betriebstemperatur: -20 bis +60 °C
• Systemdichtheit: ±2.000 Pa
• Dichtheitsklasse: D nach DIN EN 12237 / ATC2 nach EN 16798-3
• Brandverhalten: Klasse E nach EN 13501-1
• Druckfestigkeit: bis 200 mm Beton
• Oberfläche: glatter Bogen
• Farbe: grün

Der Wolf Bogen DN 63 90 Grad überzeugt durch seine antistatische und antimikrobielle Ausführung sowie die hohe Systemdichtheit und Druckfestigkeit. Mit seiner werkzeuglosen Verbindung und der Eignung für den Einbau in Betondecken ist er eine zuverlässige Komponente für CWL-Lüftungssysteme, die Betriebstemperaturen von minus 20 bis plus 60 Grad Celsius standhält.

Produktspezifikation

• Hersteller-Artikelnummer: 2577704
• Hersteller-Warengruppe: Comfort-Wohnungs-Lüftung CWL
• Hersteller-Produktgruppe: CWL - Zubehör
• Ausführung: unisolierter Kanal
• Anschluss 1: Schiebehülse
• Anschluss 2: Schiebehülse
• Antistatische Ausführung: ja
• Werkstoff des Kanals: Kunststoff
• Winkel des Bogens: 90
• Außenfarbe: grün
• Einbettbar in Beton: ja
• Werkstoffgüte Kanal: Polypropylen (PP)
• Perforierte Innenwand: nein
• Einstecklänge: 45,5
• Nenndurchmesser Kanal: 66,6
• Bogenausführung: glatter Bogen
• Mit vormontierter Dichtung: nein
• Produktionsart: nahtlos
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: nein
