Wolf Bogen senkrecht 50x100mm 90 Grad für CWL, antistatisch/antibakteriell, Kunststoff

Wolf Bogen senkrecht 50x100mm 90 Grad für CWL, antistatisch/antibakteriell, Kunststoff

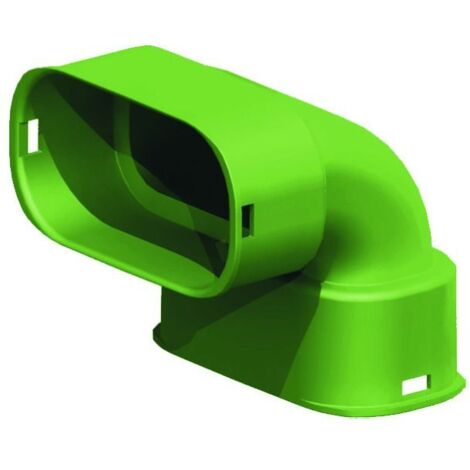

Der Wolf Bogen senkrecht 50x100 mm mit 90 Grad Winkel ist ein Verbindungselement aus Polypropylen (PP) für Comfort-Wohnungs-Lüftungen (CWL). Er ermöglicht eine sichere und werkzeuglose Verbindung zweier Flachkanäle mit den Maßen 50 x 100 mm und ist speziell für die Installation innerhalb von Betondecken geeignet. Die grüne Außenfarbe kennzeichnet die Ausführung, die antistatisch und antimikrobiell behandelt ist. Das lebensmittelechte Material wurde unabhängig von TÜV Süd und ISEGA geprüft und zertifiziert.

Wie wird der Wolf Bogen senkrecht installiert und verwendet?

Der Bogen verfügt über zwei Einschubenden mit einer Einstecklänge von 40 mm und einer Arbeitslänge von jeweils 70 mm. Die Konstruktion ist nahtlos und der Bogen glatt ausgeführt, was eine reibungslose Luftführung sicherstellt. Für eine dichte Verbindung ist ein separat zu beschaffender Dichtring notwendig, da dieser nicht vormontiert ist.

Welche technischen Eigenschaften und Normen erfüllt der Bogen?

Der Bogen erreicht eine Systemdichtheit von plus/minus 2.000 Pa und entspricht der Dichtheitsklasse D nach DIN EN 12237 sowie ATC2 nach EN 16798-3. Das Brandverhalten ist mit Klasse E nach EN 13501-1 klassifiziert. Die Betriebstemperatur liegt im Bereich von minus 20 bis plus 60 Grad Celsius. Zudem ist der Bogen druckfest bis zu einer Betondeckung von 200 mm, was ihn für den Einbau in Betondecken prädestiniert.

Welche Materialien und Oberflächeneigenschaften bietet der Wolf Bogen?

Der Bogen besteht aus robustem Polypropylen (PP) mit einer antistatischen und antimikrobiellen Oberfläche, die die Ansammlung von Staub und Mikroorganismen reduziert. Diese Eigenschaften unterstützen hygienische Anforderungen in Lüftungssystemen.

Technische Daten

• Maße (B x H): 50 x 100 mm
• Winkel: 90 Grad
• Material: Polypropylen (PP)
• Anschlussart: Einschubende
• Einstecklänge: 40 mm
• Arbeitslänge Anschluss 1: 70 mm
• Arbeitslänge Anschluss 2: 70 mm
• Dichtheitsklasse: D nach DIN EN 12237
• Systemdichtheit: ±2.000 Pa
• Brandverhalten: Klasse E nach EN 13501-1
• Betriebstemperatur: -20 bis +60 °C
• Druckfestigkeit: bis 200 mm Beton
• Oberfläche: antistatisch, antimikrobiell

Der Wolf Bogen senkrecht 50x100 mm mit 90 Grad Winkel bietet eine zuverlässige und normgerechte Lösung für die Verbindung von Flachkanälen in Comfort-Wohnungs-Lüftungen. Mit seiner robusten Materialqualität, der hohen Dichtheit und der Eignung für den Einbau in Betondecken ist er eine praktische Komponente für Lüftungssysteme. Die antistatische und antimikrobielle Oberfläche unterstützt hygienische Anforderungen, während die werkzeuglose Montage den Einbau erleichtert.

Produktspezifikation

• Hersteller-Artikelnummer: 2576164
• Hersteller-Warengruppe: Comfort-Wohnungs-Lüftung CWL
• Hersteller-Produktgruppe: CWL - Zubehör
• Ausführung: unisolierter Kanal
• Anschluss 1: Einschubende
• Anschluss 2: Einschubende
• Antistatische Ausführung: ja
• Werkstoff des Kanals: Kunststoff
• Richtungsänderung: horizontal
• Winkel des Bogens: 90
• Außenfarbe: grün
• Einbettbar in Beton: ja
• Werkstoffgüte Kanal: Polypropylen (PP)
• Perforierte Innenwand: nein
• Arbeitslänge Anschluss 1: 70
• Arbeitslänge Anschluss 2: 70
• Einstecklänge: 40
• Nennbreite Kanal: 100
• Nennhöhe Kanal: 50
• Bogenausführung: glatter Bogen
• Mit vormontierter Dichtung: nein
• Produktionsart: nahtlos
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: nein
