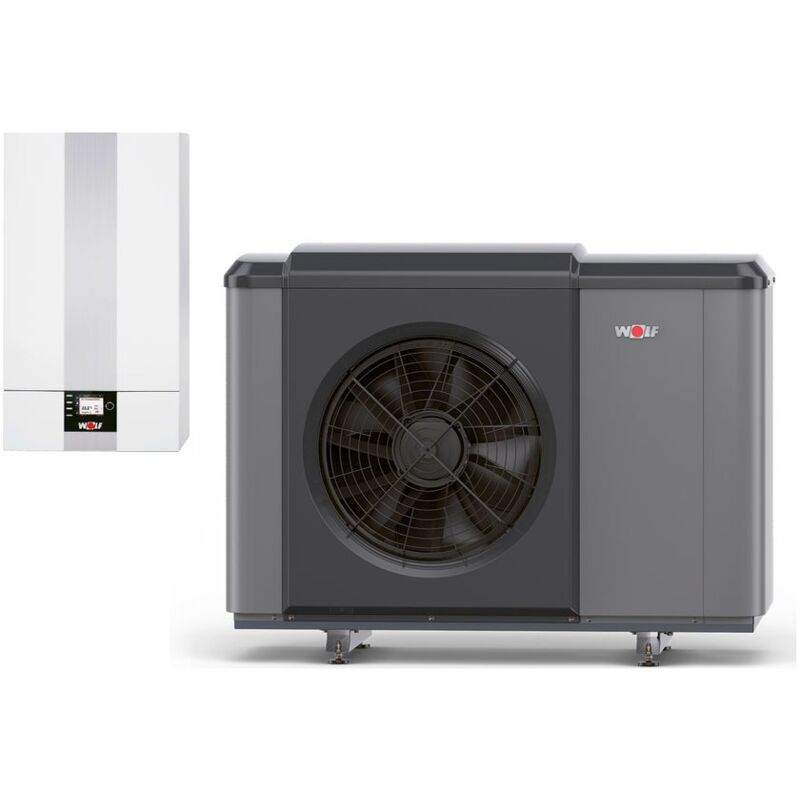

Wolf Wärmepumpe CHA-Monoblock 10/400V mit E-Heizelement

Wolf Wärmepumpe CHA-Monoblock 10/400V mit E-Heizelement

Die Wolf CHA-Monoblock Wärmepumpe 10/400V ist eine modulierende, energieeffiziente Lösung für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen. Sie verfügt über das umweltfreundliche Kältemittel R290 (Propan) und erreicht eine Vorlauftemperatur von bis zu 70°C.

Eigenschaften Außeneinheit

• Stufenlose, elektrische Leistungsregelung mit Inverter-Technik für hohen Modulationsbereich und effizienten Teillastbetrieb
• Heiz- und Kühlbetrieb: Zwei unabhängig gesteuerte, elektronische Expansionsventile für hohen COP
• Strömungsoptimierter Rippenrohr-Verdampfer mit Kupferrohren und hydrophober Schutzbeschichtung
• Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger
• Schalldämmung: Komponenten im EPP-Kern gebettet für leisen Betrieb
• EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857
• Vorlauf- und Rücklaufsensoren im Gerät integriert
• Hydraulischer und elektrischer Anschluss unten und rückseitig möglich

Eigenschaften Inneneinheit

• Hocheffizienz-Umwälzpumpe EEI<0,21 für Heizkreis und Warmwasserbetrieb
• 9 kW Elektroheizelement (400V) im Durchlaufprinzip, bedarfsgerecht geregelt
• Integrierter Wärmemengenzähler und Spreizungsregelung über Pumpendrehzahl
• Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor
• Hydraulische Anschlüsse DN28 (Glattrohr)
• Montage wandhängend mit Einhängewinkel, optional auch an Decke oder Boden montierbar
• Smart-Grid-Ready und kompatibel mit WOLF Link home für Steuerung per Smartset App und Web

Technische Daten

• Energieeffizienzklasse (Raumheizung, Niedertemperatur): A+++, Spektrum A+++ - D
• Energieeffizienzklasse (Raumheizung, Mitteltemperatur): A++, Spektrum A+++ - D
• Außeneinheit Maße (BxHxT): 1286 x 979 x 562 mm
• Inneneinheit Maße (BxHxT): 440 x 790 x 340 mm
• Gewicht Außeneinheit: 162 kg
• Gewicht Inneneinheit: 27 kg

Kältekreis

• Kältemitteltyp / GWP: R290 / 3
• Füllmenge CO₂ eq: 3,4 / 0,010 kg / t
• Kompressor-Typ: Scroll, 1 Stück

Heizleistung / COP

• A2/W35 (nach EN14511): 5,75 / 4,65 kW
• A7/W35 (nach EN14511): 4,1 / 5,72 kW
• A10/W35 (nach EN14511): 3,75 / 6,05 kW
• A-7/W35 (nach EN 14511): 7,95 / 2,88 kW

Kühlleistung / EER

• A35/W18 (nach EN14511): 6,01 / 5,92 kW
• A35/W7 (nach EN14511): 4,81 / 4,04 kW

Schallemissionen Außeneinheit

• Schallleistungspegel bei Nennleistung (ErP): 53 dB(A)
• Max. Schallleistungspegel (Tag): 60 dB(A)
• Schallleistungspegel im Nachtbetrieb (reduziert): 51 dB(A)
• Schalldruckpegel im Nachtbetrieb (in 3 m Entfernung): 34 dB(A)

Einsatzgrenzen

• Temperatur Betriebsgrenzen Heizbetrieb: 15 - 70 °C
• Temperatur Betriebsgrenzen Kühlbetrieb: 7 - 30 °C
• Max. Heizwassertemperatur (mit E-Heizelement): 75 °C
• Temperatur Betriebsgrenzen Luft Heizbetrieb: -22 - 40 °C
• Temperatur Betriebsgrenzen Luft Kühlbetrieb: 10 - 45 °C

Elektrische Daten Inneneinheit

• Elektrischer Anschluss (1~NPE, 230VAC, 50Hz, 16A(B))
• Max. Stromaufnahme: 6,5 A
• Max. Leistungsaufnahme E-Heizung: 9 kW
• Max. Leistungsaufnahme Heizkreispumpe: 3 - 75 W

Elektrische Daten Außeneinheit

• Elektrischer Anschluss (3~NPE, 400VAC, 50Hz, 20A(B))
• Max. Stromaufnahme: 18 A
• Schutzart: IP24
• Max. Verdichterstrom: 9,5 A

Lieferumfang

• Außeneinheit CHA-Monoblock 10/400V
• Inneneinheit für CHA-Monoblock 10/400V
• 9 kW Elektroheizelement
• Bedienungs- und Installationsanleitung

Die Wolf CHA-Monoblock Wärmepumpe 10/400V ist eine herausragende, energieeffiziente Lösung für die zuverlässige Beheizung, Kühlung und Warmwasserbereitung. Dank der stufenlosen Inverter-Technik, des umweltfreundlichen R290 Kältemittels und der Smart-Grid-Ready Funktionen eignet sie sich perfekt für moderne, nachhaltige Energiesysteme. Ihre hohe Effizienz macht sie ideal für vielfältige Einsatzbereiche, auch bei niedrigen Außentemperaturen.

Produktspezifikation

• Hersteller-Artikelnummer: 9146863
• Hersteller-Warengruppe: Wärmepumpen
• Hersteller-Produktgruppe: Wärmepumpen - Geräte
• Baulänge: 1286
• Bauhöhe: 979
• Bautiefe: 562
• Gewicht: 189
• Art der Regelung: witterungsabhängige Regelung
• Kaskadierbar: ja
• Füllmenge Kältemittel: 3,4
• Fernbedienbar: ja
• Schutzart (IP): IP24
• Anschlussspannung: 400
• Max. Heizungsvorlauftemperatur: 70
• Luftdurchsatz: 0
• Betriebsgeräusch: 30
• Datentransfer über USB: nein
• Geeignet für Zusatzheizung Zentralheizung: ja
• Ansteuerung für Heizkessel Zentralheizung: ja
• Regelung für Pufferspeicher: ja
• Externe Steuerung benötigt: nein
• Modulationsrate: 30
• Datentransfer über Busverbindung: ja
• Art der Pumpe (interne Pumpe): energiesparend
• Spannungsart der Pumpe (interne Pumpe): AC
• Drehzahlregelung Pumpe (interne Pumpe): eingebaut
• Art der Drehzahlregelung (interne Pumpe): automatisch durch dT gesteuert
• Sanftanlauf eingebaut: ja
• Beschränkung max. elektrische Leistungsaufnahme: 9
• Geeignet für aktive Kühlung: ja
• Kühlleistung bei 35/18 °C nach EN 14511: 4,3
• Kühlleistung bei 35/7 °C nach EN 14511: 3,1
• Steuerung für warmes Trinkwasser integriert: ja
• Zapfprofil: XXL
• Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C: 191
• Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C: 177
• Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C: 272
• Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C: 141
• Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C: 135
• Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C: 185
• Energieeffizienzklasse Raumheizung: A++
• Energieeffizienzklasse bei der Warmwasserbereitung: A
• COPd bei Tj = +7 °C: 5,07
• Schwimmbadregelung: ja
• Nenndurchmesser Anschluss Vorlauf und Rücklauf: 28 mm
• Geeignet für warmes Trinkwasser: ja
• Raumtemperaturregelung: ja
• Geeignet für Schwimmbadwasserheizung: ja
• Aufstellung Gerät: Innen- und Außenaufstellung
• Typ Kältemittel: R290
• Sicherung (träge): 20
• Schallleistungspegel nach EN 12102 bei 0/35 °C: 53
• Nennvolumenstrom Abgabesystem: 0,47
• Max. Betriebsdruck Abgabesystem: 2,5
• Rohraußendurchmesser, Anschluss Abgabesystem: 28
• Heizleistung bei 7/35 °C nach EN 14511: 4,1
• COP bei 7/35 °C nach EN 14511: 5,72
• Lufttemperatur: -22
• Datentransfer über Internet: ja
• Anschluss und Reglung mehrere Heizkreise möglich: ja
• Art der Optimierung: Raumsensor
• Modulierender Kompressor: ja
