Wolf Luftheizer LH 25 Typ 3, 400V, 1800/1450m3/h, 4,6-45,7kW, Wärmetauscher für Decke und Wand, Kupfer-Aluminium

Wolf Luftheizer LH 25 Typ 3, 400V, 1800/1450m3/h, 4,6-45,7kW, Wärmetauscher für Decke und Wand, Kupfer-Aluminium

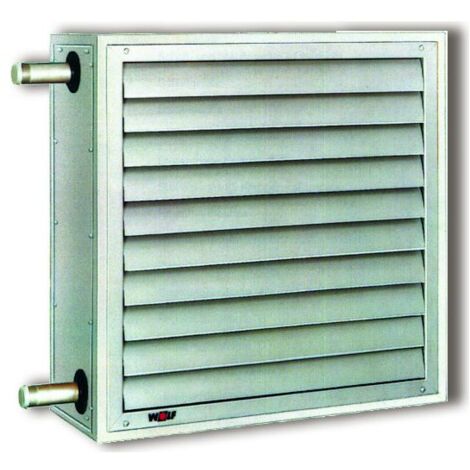

Der Wolf Luftheizer LH 25 Typ 3 ist ein leistungsstarker Luftheizer mit einem Kupfer-Aluminium-Wärmetauscher, der für den Außenluft- und Umluftbetrieb ausgelegt ist. Mit einer Nennleistung von 4,6 bis 45,7 kW und einem Volumenstrom von bis zu 1800 m³/h eignet sich das Gerät für die Decken- und Wandmontage in gewerblichen und industriellen Räumen. Die robuste Konstruktion aus verzinktem Stahl und die Möglichkeit der Pulverbeschichtung in verschiedenen RAL-Farben bieten Flexibilität bei der Integration in unterschiedliche Umgebungen.

Wie ist der Luftheizer konstruiert und montiert?

Der Luftheizer verfügt über ein Gehäuse aus geschweißter und verzinkter Profilrahmenkonstruktion mit verzinkten Verkleidungsplatten, die auf Wunsch pulverbeschichtet werden können. Die Montage ist sowohl an der Decke als auch an der Wand möglich. Die Ausblasjalousie ist mit handverstellbaren Luftleitlamellen ausgestattet, die eine gezielte Luftverteilung ermöglichen. Rohrdurchführungen sind mit Rosetten abgedeckt, was eine saubere Installation unterstützt.

Welche Eigenschaften hat der Ventilator und der Motor?

Der Luftheizer ist mit einem axialen Ventilator ausgestattet, der für einen geräuscharmen Betrieb sorgt. Das Flügelrad ist statisch und dynamisch ausgewuchtet und durch ein Schutzgitter gesichert. Der Drehstrommotor arbeitet mit 3 x 400 V bei 50 Hz, besitzt die Schutzart IP54 und die Isolationsklasse F. Er ist zweitourig mit einer oberen und unteren Drehzahl (1350/1000 1/min) ausgelegt, direktgekoppelt, wartungsfrei und mit einer großzügigen Kugellagerung sowie Spezialfettung für breite Temperaturbereiche versehen. Ein Motorvollschutz erfolgt durch Thermokontakte in den Wicklungen in Verbindung mit einem Stufenschalter oder Steuergerät.

Wie ist der Wärmetauscher ausgeführt und welche Anschlüsse sind vorhanden?

Der seitlich ausziehbare Wärmetauscher besteht aus Kupfer und Aluminium, während die Sammler aus Stahl gefertigt sind. Er ist für den Betrieb mit Warmwasser oder Dampf geeignet und hat ein Volumen von 1,1 Litern. Die Anschlüsse sind mit einem Zollgewinde (R 1" AG) oder optional mit Flansch und Gegenflansch ausgeführt, was eine flexible Einbindung in bestehende Anlagen ermöglicht.

Welche technischen Leistungsdaten und Betriebsparameter sind relevant?

Der Luftheizer bietet einen Volumenstrom von 1800 m³/h bei hoher und 1450 m³/h bei niedriger Drehzahl. Die Wärmeleistung liegt im Bereich von 4,6 bis 45,7 kW. Der Schalldruckpegel beträgt 56 dB(A) bei hoher und 50 dB(A) bei niedriger Drehzahl. Die Motorleistung liegt minimal bei 0,075 kW und 0,027 kW, die maximale Stromaufnahme bei 0,4 A beziehungsweise 0,25 A. Die Schutzart IP54 sorgt für einen sicheren Betrieb in anspruchsvollen Umgebungen.

Technische Daten

• Leistungsbereich: 4,6 bis 45,7 kW
• Volumenstrom: 1800/1450 m³/h
• Drehzahl: 1350/1000 1/min
• Schalldruckpegel: 56/50 dB(A)
• Motorleistung minimal: 0,075/0,027 kW
• Stromaufnahme maximal: 0,4/0,25 A
• Wärmetauscherinhalt: 1,1 L
• Anschlüsse: R 1" AG
• Elektroanschluss: 3 x 400 V / 50 Hz
• Schutzart: IP54
• Abmessungen (BxHxT): 500 x 500 x 410 mm
• Gewicht: 27 kg

Der Wolf Luftheizer LH 25 Typ 3 überzeugt durch seine flexible Montageoption an Decke oder Wand, die robuste Bauweise und den effizienten Kupfer-Aluminium-Wärmetauscher. Mit einem breiten Leistungsbereich von 4,6 bis 45,7 kW und einem Volumenstrom von bis zu 1800 m³/h bietet er eine zuverlässige Luftheizung für gewerbliche Anwendungen. Die geräuscharme Ventilatoren- und Motorentechnik sowie die Schutzart IP54 sorgen für einen langlebigen und sicheren Betrieb auch unter anspruchsvollen Bedingungen.

Produktspezifikation

• Hersteller-Artikelnummer: 6523556
• Hersteller-Warengruppe: Luftheizer
• Hersteller-Produktgruppe: Luftheizer - LH
• Nennstrom: 0,32
• Baulänge: 500
• Bauhöhe: 500
• Bautiefe: 410
• Anzahl der Phasen: 3
• Anschluss: Außengewinde konisch (NPT)
• Wasserinhalt: 1,1
• Anschlussspannung: 400
• Luftdurchsatz: 0 - 1800
• Geeignet für Bodenbefestigung: nein
• Mit Abhängung: nein
• Geeignet für Indachbefestigung: nein
• Max. Wurf horizontal: 13
• Max. Wurf vertikal: 5
• Gewicht inklusive Füllung: 28
• Material Wärmetauscher: Aluminium/Kupfer
• Wasserseitiger Widerstand bei dT 20 °C: 3,15
• Max. Arbeitsdruck: 1600
• dT Heizungsluft: 0 - 10
• Lüftertyp: axial
• Max. elektrische Leistungsaufnahme: 170
• Nenndurchmesser: 1 Zoll (25)
• Wärmeabgabe: 0 - 12,7
• Schalldruckniveau in 5 Meter Höhe: 0 - 56
• Einstellbare Induktion in der Abluft: nein
• Verstellbare Lamellen Abluftseite: ja
• Freie Abluft: nein
