Wolf Winkeladapter CWL Übergang 75mm rund auf 50x100 Flachkanal

Wolf Winkeladapter CWL Übergang 75mm rund auf 50x100 Flachkanal

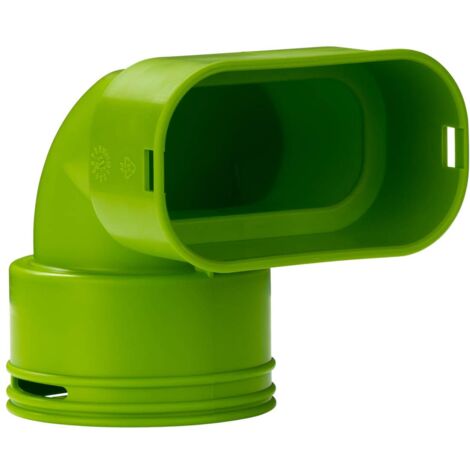

Der Wolf Winkeladapter CWL Übergang 75mm rund auf 50x100 Flachkanal ist ein Kunststoff-Übergangselement, das eine sichere und werkzeuglose Verbindung zwischen einem Rundkanal DN75 und einem Flachkanal 50x100 ermöglicht. Er ist speziell für die Installation innerhalb von Betondecken konzipiert und eignet sich für Lüftungssysteme im Wohnbereich, insbesondere im Rahmen der Comfort-Wohnungs-Lüftung (CWL).

Wie verbindet der Winkeladapter Rund- und Flachkanal?

Der Winkeladapter stellt einen 90-Grad-Übergang her und ist zentrisch ausgeführt. Er verbindet den runden Kanal mit einem Nenndurchmesser von 75 mm mit einem rechteckigen Flachkanal von 50 x 100 mm. Die Verbindung erfolgt sicher und ohne Werkzeug. Für den Rundkanal DN75 ist ein Dicht- oder Klickring erforderlich, da der Adapter nicht mit vormontierten Dichtungen geliefert wird.

Welche Materialeigenschaften und Normen erfüllt der Winkeladapter?

Der Adapter besteht aus Polypropylen (PP), einem lebensmittelechten Kunststoff mit antistatischen und antimikrobiellen Eigenschaften. Er ist unabhängig geprüft und zertifiziert von TÜV Süd und ISEGA. Die Dichtheitsklasse D nach DIN EN 12237 sowie die ATC2-Klasse nach EN 16798-3 ermöglichen eine Systemdichtheit von plus/minus 2.000 Pa. Das Brandverhalten entspricht der Klasse E nach EN 13501-1. Der Winkeladapter ist für Betriebstemperaturen von minus 20 bis plus 60 Grad Celsius ausgelegt.

Für welche Einbausituationen ist der Winkeladapter geeignet?

Der Adapter ist für die Installation innerhalb von Betondecken ausgelegt und hält einer Druckbelastung von bis zu 200 mm Beton stand. Damit eignet er sich besonders für den Einsatz in Wohngebäuden, wo Lüftungskanäle sicher und dicht durch Betondecken geführt werden müssen. Die antistatischen und antimikrobiellen Eigenschaften unterstützen hygienische Anforderungen in der Lüftungstechnik.

Technische Daten

• Anschluss Flachkanal: 50 x 100 mm
• Anschluss Rundkanal: DN 75 mm
• Werkstoff: Polypropylen (PP)
• Betriebstemperatur: -20 bis +60 °C
• Druckfestigkeit: bis 200 mm Beton
• Dichtheitsklasse: D nach DIN EN 12237 / ATC2 nach EN 16798-3
• Systemdichtheit: ±2.000 Pa
• Brandverhalten: Klasse E nach EN 13501-1
• Ausführung: zentrisch

Der Wolf Winkeladapter CWL Übergang 75mm rund auf 50x100 Flachkanal bietet eine zuverlässige und normgerechte Verbindungslösung für Lüftungssysteme in Wohngebäuden. Mit seiner robusten Bauweise aus lebensmittelechtem Polypropylen, der hohen Dichtheit und der Eignung für den Einbau in Betondecken stellt er eine langlebige Komponente dar. Die Betriebstemperatur von bis zu 60 Grad Celsius und die Druckfestigkeit bis 200 mm Beton ermöglichen vielseitige Einsatzmöglichkeiten in der Comfort-Wohnungs-Lüftung.

Produktspezifikation

• Hersteller-Artikelnummer: 2577347
• Hersteller-Warengruppe: Comfort-Wohnungs-Lüftung CWL
• Hersteller-Produktgruppe: CWL - Zubehör
• Anschluss 1: Kanalverbindungsprofil
• Werkstoffgüte: Polypropylen (PP)
• Werkstoff: Kunststoff
• Nennbreite Kanal Anschluss 1: 100
• Nennhöhe Kanal Anschluss 1: 50
• Max. Mediumtemperatur (Dauerbetrieb): 60
• Nenndurchmesser Kanal, Anschluss 2: 75
• Ausführungsform: zentrisch
• Mit vormontierter Dichtung, Anschluss 2: nein
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: nein
