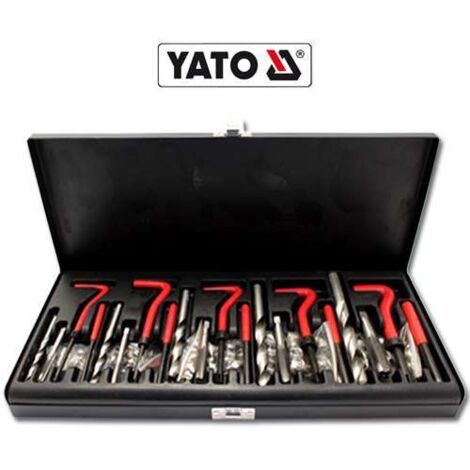

YT-1763 Yato Gewindereparaturset M5-M12

Professionelles M5-M12 Gewindereparaturset. Die Bohrer und Gewindebohrer sind aus HSS 4341-Schnellarbeitsstahl gefertigt. Einstufige Gewindebohrer schneiden ein Gewinde, in das ein Spiraleinsatz aus gehärtetem Edelstahl eingesetzt wird. Der Einsatz wird mithilfe eines Führungsknopfes und eines Durchschlags eingesetzt, der die überstehende Spitze des Einsatzes abbricht. Das Set ist für fünf Gewindearten ausgelegt: M5 x 0,8 x 6,7 mm, M6 x 1,0 x 10,8 mm, M8 x 1,25 x 10,8 mm, M10 x 1,5 x 13,5 mm und M12 x 1,75 x 16,3 mm.


Zweck/Anwendung
Professionelles Gewindereparaturset für M5- bis M12-Gewinde. Die Bohrer und Gewindebohrer sind aus HSS 4341-Schnellarbeitsstahl gefertigt. Einstufige Gewindebohrer schneiden ein Gewinde, in das ein Spiraleinsatz aus gehärtetem Edelstahl eingesetzt wird. Der Einsatz wird mithilfe eines Führungsknopfes und eines Durchschlags eingesetzt, der die überstehende Spitze des Einsatzes abbricht.

Das Set ist für 5 Gewindearten geeignet:
M5 x 0,8 x 6,7 mm,
M6 x 1,0 x 10,8 mm,
M8 x 1,25 x 10,8 mm,
M10 x 1,5 x 13,5 mm,
M12 x 1,75 x 16,3 mm.

Anwendung
- Ermitteln Sie die Größe des beschädigten Gewindes und wählen Sie dann ein Reparaturset in der gleichen Größe.
- Bohren Sie das beschädigte Gewinde mit dem Bohrer aus dem Set aus.
- Schneiden Sie anschließend ein Gewinde mit dem im Set enthaltenen Gewindebohrer. Der Gewindebohrer sollte im Gewindebohrer-Einsatz montiert werden. Der Drehknopf ist nicht im Lieferumfang enthalten.
- Setzen Sie die Kartusche so auf den spiralförmigen Drehknopf, dass der Querschnitt der Kartusche in die Nut des Drehknopfs passt. Sichern Sie die Kartusche anschließend mit einem Ring, damit sie sich beim Einschrauben nicht dehnt.
Befestigen Sie den Ring mit einer Schraube.
- Schrauben Sie die Kartusche vollständig in das zuvor vorgebohrte Gewinde. Ziehen Sie den Drehknopf heraus. Brechen Sie mit einer Nadel den quer verlaufenden Teil des Einsatzes ab. Schrauben Sie die Schraube in das reparierte Gewinde. Packungsinhalt: - 5 Bohrer zum Aufreiben des beschädigten Gewindes - 5 Gewindebohrer zum Schneiden des Gewindes für den neuen Einsatz - 5 Spiraleinsätze - 5 Packungen Spiraleinsätze - 5 Knöpfe zum Einschrauben der Spiraleinsätze - 5 Durchschläge - 5 Inbusschlüssel - 1 Koffer
