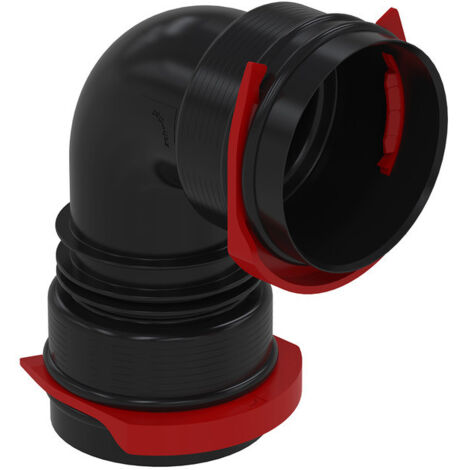

Zehnder Bogen ComfoFit DN90, für ComfoTube 90 90 Grad, schwarz, Polymer, mit RapidLock-Verbinder

Zehnder Bogen ComfoFit DN90, für ComfoTube 90 90 Grad, schwarz, Polymer, mit RapidLock-Verbinder

Der Zehnder Bogen ComfoFit DN90 ermöglicht eine platzsparende 90-Grad-Umlenkung des Lüftungsrohrs ComfoTube 90. Dieser unisolierte Bogen aus Polypropylen ist für Anwendungen in der kontrollierten Wohnraumlüftung konzipiert und zeichnet sich durch eine nahtlose Fertigung aus. Das Bauteil ist kürzbar und lässt sich direkt in die Montageplatten der Serie ComfoWell einsetzen. Die Installation erfolgt über das Schnellverbindungssystem RapidLock, welches eine sichere Montage an allen Luftverteilkomponenten mit einem Anschluss von DN 90 unterstützt.

Welche Vorteile bietet der ComfoFit Bogen?

Der Bogen ist für die Anforderungen moderner Lüftungssysteme entwickelt worden. Durch die Möglichkeit, das Bauteil individuell zu kürzen, bietet es Flexibilität bei der Leitungsführung in beengten Bausituationen. Die Konstruktion aus Polypropylen ist für die Einbettung in Beton geeignet. Mit einer Luftdichtheitsklasse D nach EN 1751 erfüllt das System hohe Anforderungen an die Dichtigkeit der Luftführung. Zur Herstellung einer luftdichten Verbindung ist das Dichtungsset mit der Artikelnummer 990328363 (Inhalt 10 Dichtringe) erforderlich.

Wie erfolgt die Montage?

Die Verbindung der Komponenten wird durch das Schnellverbindungssystem RapidLock vereinfacht, das eine zuverlässige Fixierung an den entsprechenden Luftverteilern ermöglicht. Der Bogen ist als glatter Bogen ausgeführt, was einen optimalen Luftstrom begünstigt. Die Kompatibilität mit allen Luftverteilkomponenten, die über einen Anschluss von DN 90 verfügen, macht diesen Bogen zu einer vielseitigen Lösung für die Installation von Lüftungsanlagen.

Technische Daten

• Nenndurchmesser: 90
• Winkel: 90 Grad
• Werkstoff: Polypropylen (PP)
• Luftdichtheitsklasse: D nach EN 1751
• Maximale Luftmenge: 45 m3/h bei Nennlüftung
• Einbettbar in Beton: Ja
• Ausführung: Unisolierter, glatter Bogen

Der Zehnder Bogen ComfoFit DN90 überzeugt durch Flexibilität und einfache Handhabung bei der Installation von Lüftungssystemen. Mit einer maximalen Luftleistung von 45 m3/h bei Nennlüftung und der Eignung für die Betonverlegung bietet er eine zuverlässige Lösung für die effiziente Luftführung. Die Kombination aus dem Schnellverbindungssystem RapidLock und der Möglichkeit zur individuellen Kürzung macht diesen Bogen zu einer idealen Komponente für passgenaue Installationen in Verbindung mit ComfoTube 90 Rohren und ComfoWell Montageplatten.

Lieferumfang

• 1x Zehnder Bogen ComfoFit DN90

Produktspezifikation

• Hersteller-Warengruppe: ComfoFresh
• Hersteller-Produktgruppe: Infloor
• Hersteller-Artikelnummer: 990322153
• Ausführung: unisolierter Kanal
• Anschluss 1: Schiebehülse
• Anschluss 2: Schiebehülse
• Antistatische Ausführung: nein
• Werkstoff des Kanals: Kunststoff
• Winkel des Bogens: 90
• Außenfarbe: schwarz
• Einbettbar in Beton: ja
• Werkstoffgüte Kanal: Polypropylen (PP)
• Perforierte Innenwand: nein
• Arbeitslänge Anschluss 1: 146
• Arbeitslänge Anschluss 2: 105,5
• Einstecklänge: 50
• Nenndurchmesser Kanal: 90
• Bogenausführung: glatter Bogen
• Mit vormontierter Dichtung: nein
• Produktionsart: nahtlos
• Oberflächenschutz innen: unbehandelt
• Oberflächenschutz außen: unbehandelt
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: ja
• Luftdichtheitsklasse nach EN 1751: D
• Bogenradius (Anzahl x D): 95
