Allgemeine Beschreibung

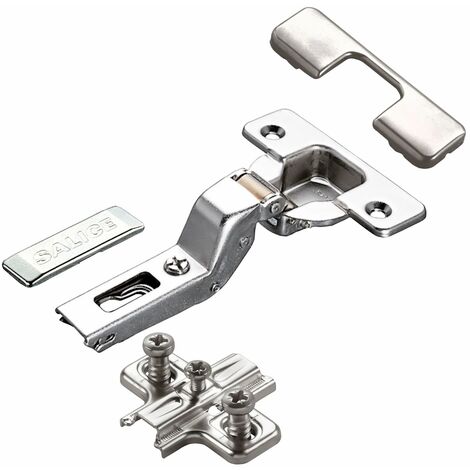

Das 2er Set SALICE Serie 200 Topfband bietet eine flexible Lösung für verschiedene Konstruktionsprobleme. Die Scharniere sind für Türen mit einem Innenanschlag konzipiert und ermöglichen eine einfache Montage und Anpassung.Technische daten
- Öffnungswinkel: 110°
- Kröpfung: 17 mm - Innenanschlag (Einliegend)
- Topfabstand (K): von 3 bis 6 mm
- Topf-Ø: 35 mm
- Topf-Tiefe: 11 mm
- Topf-Bohrabstand: 45 mm
- Scharnierarm: Stahl
- Scharniertopf: Stahl
- Oberfläche: Nickel matt
- Höhe der Kreuzmontageplatte: 3 mm (für 19er Seitenwand)
- Höhenverstellung: ± 2 mm
- Seitenverstellung: -1,5 mm / +4,5 mm
Kompatibilität und Zubehör
- Kompatibel mit Scharnieren der Serien 100, 200, 400, 600, 800, 900, F, B, M und Silentia
- Lieferumfang: 2 Stück Topfbänder, Kreuzmontageplatten und Abdeckkappensets
Installation
- Montage mit vormontierten Euroschrauben (nicht im Lieferumfang enthalten)
- Bohrung Ø 5 x 11 mm für die Befestigung
Anwendung
Die Topfbänder sind ideal für die Montage von Türen in Möbeln und Schränken, die eine flexible Anpassung und einen großen Öffnungswinkel erfordern.
Weitere Informationen
Wichtiger Hinweis: Die Distanz bei Montageplatten für Scharniere bezieht sich auf den Abstand zwischen der Montageplatte und der Korpusseite, an der das Scharnier befestigt wird. Diese Distanz bestimmt die Fugengröße zwischen Tür und Korpus und kann bei verschiedenen Scharniertypen und -anwendungen variieren.
