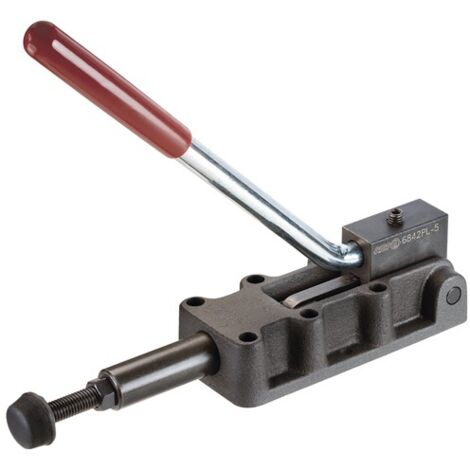

AMF Schubstangenspanner mit umsteckbarem Handhebel 8

Eigenschaften • Sehr stabile Konstruktion, mit Schubstangenführung.\n• Schubstange und Handhebel gleichlaufend.\n• Grundkörper aus Temperguss.\n• Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert.\n• Vergütete Andrückschraube\n• Gehärtete Bolzen, wartungsfreie Sinterbuchsen.\n• Für hohe Spannkräfte.\n• Grundkörper aus Temperguss, brüniertAnwendung • Zum schnellen Spannen / Öffnen bei Serienfertigung. \n• Als Druck- und Zugspanner. \n• Zum Einbau in Sonderspannvorrichtungen. \n• Zum Spannen beim Bohren, Reiben, Schleifen, Biegen, Schweißen, Montieren usw. Technische Daten:

• Typ: 6842PL
• Gewicht: 7,72 kg
• Bohrungs-⌀ d: 10,5 mm
• Andrückschraube: M16×80 mm
• Lochabstand k: 14,5 mm
• Lochabstand l: 70 mm
• Lochabstand m: 70 mm
• Lochabstand g: 57 mm
• Grundkörperbreite n: 86 mm
• Grundkörperlänge f: 254 mm
• Spannhöhe h bis Mitte Schraube: 28 mm
• Spannhub: 106 mm
• Haltekraft P (Druck und Zug): 45.000 N
• Gesamthöhe H: 360 mm
• Gesamtlänge L: 440 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
