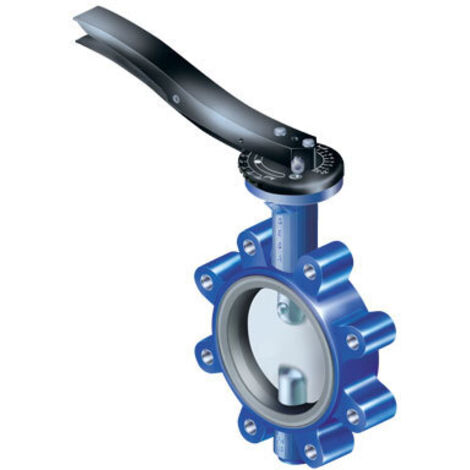

ARI Gewindeflanschklappe Gesa 22013 DN 25 PN 16, EN-JS1030, Rasthebel, EPDM, Thermo-Anzeige möglich

ARI Gewindeflanschklappe Gesa 22013 DN 25 PN 16, EN-JS1030, Rasthebel, EPDM, Thermo-Anzeige möglich

Die ARI Gewindeflanschklappe GESA 22013 in der Nennweite DN 25 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in der Haustechnik. Sie verfügt über ein Gehäuse aus Sphäroguss (EN-JS1030) und ist mit einer EPDM-Dichtmanschette ausgestattet. Die Betätigung erfolgt über einen Rasthebel. Die Klappe ist für das Absperren und Drosseln von Medien konzipiert und bietet durch ihre zentrische Scheibenlagerung sowie die zweifache Wellenabdichtung mit Profilring und Taupunktsperre eine hohe Betriebssicherheit. Das Modell ist voll isolierbar gemäß Gebäudeenergiegesetz (GEG) und für den Einsatz als Endklappe sowie zum einseitigen Abflanschen zugelassen. Eine Besonderheit ist die gebohrte Welle, die eine optionale Temperaturmessung mittels Thermo-Anzeige ermöglicht. Die Klappe ist für Trinkwasseranwendungen gemäß DVGW-Registrierung zertifiziert.

Technische Daten

• Nennweite: DN 25
• Druckstufe: PN 16
• Gehäusewerkstoff: Gusseisen (EN-JS1030)
• Dichtung: EPDM
• Betätigung: Rasthebel
• Baulänge: 33 mm
• Gewicht: 2,2 kg
• Temperaturbereich: -10 °C bis +130 °C
• Max. Differenzdruck: 16 bar
• Klappenentwurf: Zentrisch

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrklappen
• Hersteller-Produktgruppe: ARI Klappen Sphäroguss
• Hersteller-Artikelnummer: 2201300251911
• Oberflächenschutz: lackiert
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Bedienhebel
• Standard: DIN
• Länge Bedienungselement: 184
• Durchmesser Handrad: 0
• Mit Zentrieraugen: nein
• Druckstufe Artikel: PN 16
• Baulänge: 33
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 0
• Länge Anschluss 2: 0
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 16
• Durchlass: 25
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 187
• Material Spindel: rostfreier Stahl
• Anschlüsse: Semi-/Monoflansch
• Nenndurchmesser: DN 25
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
