Allgemeine Beschreibung
Der SPIT PIN B-LONG ist ein hochwertiger Rahmendübel mit einem Durchmesser von 10 mm und einer Länge von 120 mm. Er eignet sich ideal für die Befestigung in verschiedenen Materialien wie Beton, Stein, Ziegel und Porenbeton. Die Dübel sind aus Nylon (Polyamid) gefertigt und bieten eine hohe Qualität sowie dauerhafte Montageparameter in Temperaturbereichen von -40 °C bis +50 °C.Technische daten
- Dübellänge: 120 mm
- Dübeldurchmesser: 10 mm
- Bohrtiefe im Untergrund (Beton): min. 50 mm
- Verankerungstiefe im Untergrund (Beton): 40 mm
- Dicke des festen Elements (Beton): 80 mm
- Dicke des Untergrundmaterials (Beton): 80 mm
- Bohrtiefe im Untergrund (Keramikblöcke): min. 60 mm
- Verankerungstiefe im Untergrund (Keramikblöcke): 50 mm
- Dicke des festen Elements (Keramikblöcke): 70 mm
- Dicke des Untergrundmaterials (Keramikblöcke): 100 mm
- Bohrtiefe im Untergrund (Porenbeton): min. 80 mm
- Verankerungstiefe im Untergrund (Porenbeton): 70 mm
- Dicke des Fixelements (Porenbeton): 50 mm
- Materialstärke Untergrund (Porenbeton): 140 mm
- Anzugsdrehmoment: 16 Nm (in Porenbeton: 8 Nm)
Weitere Informationen
- Ungefähre Traglasten: Beton - Auszug: 140 kg, Scherkraft: 430 kg
- Porotherm-Block (Mindestblockgröße: 240 x 115 x 71): Druckfestigkeit von 20 N/mm² - Untergrunddicke von 115 mm: 90 kg, 240 mm: 100 kg; Druckfestigkeit von 10 N/mm² - Untergrunddicke von 115 mm: 60 kg, 240 mm: 70 kg
- Hohlblockstein (Mindestblockgröße: 497 x 249 x 175): Druckfestigkeit von 5 N/mm² - 40 kg
- Die Dübel verfügen über die entsprechenden Zertifikate und Zulassungen (ETA - European Technical Approval)
Installation

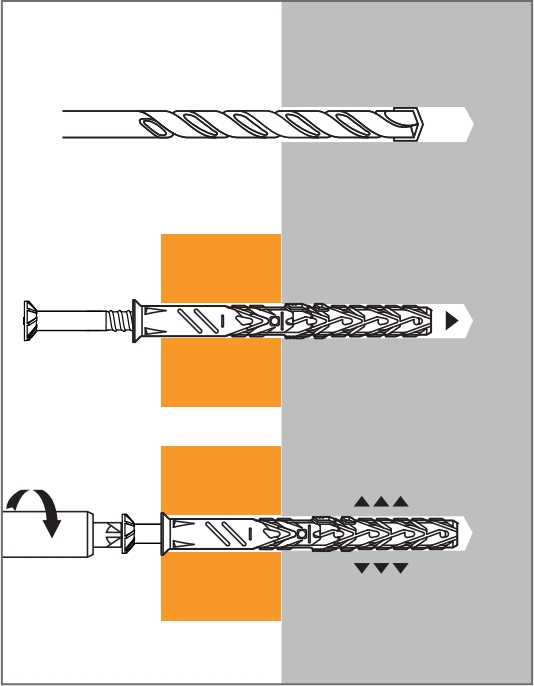

Die Installation erfolgt durch einfaches Einsetzen des Rahmendübels in das vorgebohrte Loch und anschließendes Anziehen der Schraube mit einem Schlüsselkopf. Eine detaillierte Montageanleitung ist verfügbar.
