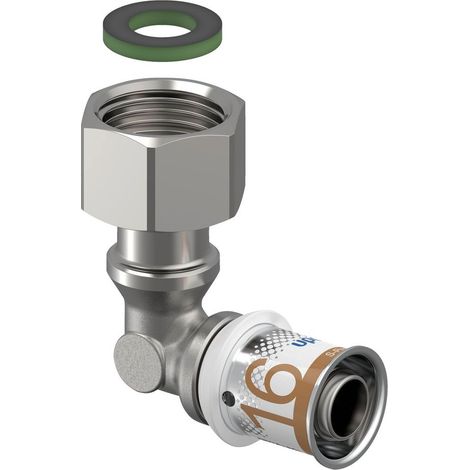

Uponor S-Press Plus Winkelverschraubung IG 16mm x G 1/2", SN

Uponor S-Press Plus Winkelverschraubung IG 16mm x G 1/2", SN

Der Uponor S-Press Plus Winkelverschraubung IG 16mm x G 1/2" aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, der für die sichere und effiziente Verbindung von Mehrschichtverbundrohren in Trinkwasser- und Heizungs-/Kühlanlagen konzipiert wurde. Gefertigt aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, ermöglicht dieser Winkel eine lösbare Aufputz-Verschraubung zum Anschluss an Armaturen, Filter und Absperrventile.

Robuste Materialien und durchdachte Konstruktion

Die Winkelverschraubung besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich zweischichtig innenverzinnt ist, um optimalen Korrosionsschutz zu bieten. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten Edelstahl-Presshülse, ausgestattet mit einem Sichtfenster, sorgt für Stabilität. Der durchflussoptimierte Fitting minimiert Druckverluste im System. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N nachgewiesen, und die Entzinkungsbeständigkeit ist durch ein BAM-Gutachten nach DIN 50905-4 bestätigt.

Effiziente und sichere Montage

Die Installation der Uponor S-Press Plus Winkelverschraubung ist besonders anwenderfreundlich gestaltet. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was den Montageprozess erheblich vereinfacht und beschleunigt. Eine sichere Pressbackenführung und eine einzigartige Verpresstkennzeichnung tragen zur hohen Prüfsicherheit bei. Die bewährte "unverpresst undicht"-Funktion ermöglicht, dass bei einer Dichtheitsprobe mit 150 mbar Überdruck unverpresste Fittings sofort erkannt werden. Eine schnelle Dimensionserkennung wird durch Farbkodierung unterstützt, und ein QR-Code bietet direkten Zugang zu weiteren Produktinformationen.

Vielseitige Anwendung und geprüfte Qualität

Dieser Pressfitting ist vollständig kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen und eignet sich für ein breites Spektrum an Anwendungen in der Trinkwasserinstallation sowie im Bereich Heizen und Kühlen. Für Trinkwasserinstallationen ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem Dauerbetriebsdruck von 10 bar zulässig, wobei kurzzeitige Störfalltemperaturen von 95 °C für bis zu 100 Stunden toleriert werden. Im Heizungsbereich sind Dauerbetriebstemperaturen von bis zu 80 °C bei 10 bar und kurzzeitige Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer vorgesehen. Die Winkelverschraubung ist nach DIN EN ISO 228-1 genormt und durch Zertifikate von DVGW, ÖVGW und KIWA/KOMO geprüft.

Technische Daten

• Form: Winkel
• Winkel des Bogens: 90°
• Anschluss 1: Pressmuffe, 16 mm Außendurchmesser
• Anschluss 2: Innengewinde zylindrisch (BSPP), G 1/2 Zoll
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: > 1600 N
• Gewinde: DIN EN ISO 228-1
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Die Uponor S-Press Plus Winkelverschraubung IG 16mm x G 1/2" bietet eine zuverlässige und langlebige Lösung für professionelle Rohrinstallationen. Mit ihrer durchflussoptimierten Konstruktion aus entzinkungsbeständigem Messing, der hohen Zugfestigkeit von über 1600 N und der einfachen Pressmontage ohne Kalibrieren und Entgraten, stellt sie eine effiziente Komponente dar. Die Eignung für Trinkwasser- und Heizungsanwendungen bei einem maximalen Arbeitsdruck von 10 bar und Temperaturen bis 80 °C (Heizung) bzw. 70 °C (Trinkwasser) unterstreicht die vielseitige Einsetzbarkeit dieses Fittings.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070612
• Ausführung: 2-teilig
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16
• Länge Anschluss 1: 37
• Länge Anschluss 2: 41
• Arbeitslänge Anschluss 1: 17
• Arbeitslänge Anschluss 2: 33
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
