Allgemeine Beschreibung

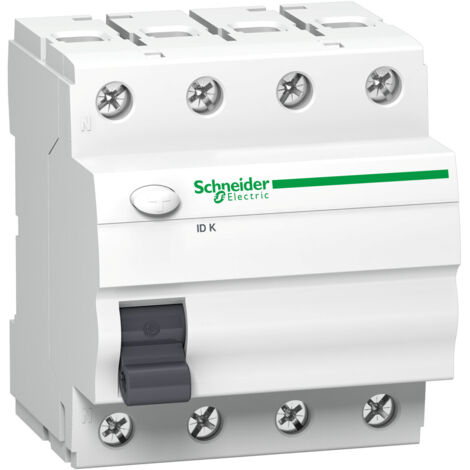

Der Differenzialschutzschalter der Serie IDK-40-4-300-AC, Katalognummer A9Z06440, ist ein 4-poliger, 40 A, 300 mA empfindlicher AC-Typ, der korrekt auf sinusförmige Ströme reagiert. Er bietet Schutz vor Stromschlägen in elektrischen Anlagen und ist für den Einsatz in Wohngebäuden und ähnlichen Anwendungen konzipiert. Der Schalter verfügt über doppelte Anschlussklemmen (Sammelschiene + Kabel), wobei Crimp-Anschlussklemmen die Zuverlässigkeit der Verbindung erhöhen.Technische daten
- Typ: 4-polig
- Nennstrom: 40 A
- Empfindlichkeit: 300 mA
- Betriebsspannung: 400 V AC
- Fehlauslösungen: geschützt bis zu 250 A gemäß Welle 8/20 ms
Installation
Der N-Leiter befindet sich auf der linken Seite, was den Anschluss der Sammelschiene an den Leistungsschalter erleichtert.
Anwendung
Die ordnungsgemäße Funktion des Differenzialschutzschalters kann in den ersten 7 Jahren der Nutzung alle sechs Monate mit der Prüftaste „T“ überprüft werden.
