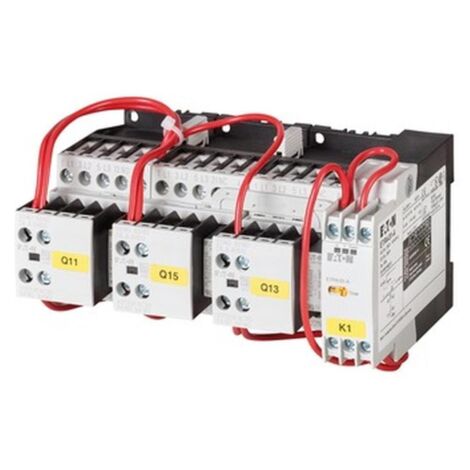

Eaton Stern-Dreieck-Schützkombination, 380 V 400 V: 5,5 kW, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung, 278286

Eaton Stern-Dreieck-Schützkombination, 380 V 400 V: 5,5 kW, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung, 278286

• Modell: SDAINLM12(230V50HZ,240V60HZ)
• Breite: 158 mm
• Funktion: Stern-Dreieck-Schütz
• Höhe: 82 mm
• Tiefe: 117 mm
• Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
• Anzahl der Schließer als Hauptkontakte: 9
• Anzahl der Öffner als Hauptkontakte: 0
• Anzahl der Hilfskontakte als Schließer: 3
• Anzahl der Hilfskontakte als Öffner: 0
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 12 A
• Anzahl der Hilfskontakte als Wechsler: 0
• Tragschienenmontage möglich: Nein
• Bemessungssteuerspeisespannung AC 50 Hz: 230 V
• Bemessungssteuerspeisespannung AC 60 Hz: 240 V
• Bemessungssteuerspeisespannung DC: 0 V
• Spannungsart der Betriebsspannung: AC
• Schutzart (IP): IP20
• Anschlussart Hauptstromkreis: Schraubanschluss
• Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
• Betriebsspannung AC 50 Hz: 24 V
• Betriebsspannung AC 60 Hz: 24 V
• Betriebsspannung DC: 0 V
• Spannungsart zur Betätigung: AC
• Schutzart (NEMA): sonstige
• Bemessungsbetriebsleistung NEMA: 0 kW
• Zolltarifnummer: 85364900

Stern-Dreieck-Schützkombination

Anwendung: Stern-Dreieck Motorstart für Schützkombinationen

Technische Daten:

• Betriebsfrequenz: maximal 10 Anläufe pro Stunde
• Zubehör: Stern-Dreieck-Kombinationen SDAINL
• Gebrauchskategorie NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten
• Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A
• Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3:

• Max. Umschaltzeit: 20 s
• Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz
• Stromart AC/DC: AC-Betrieb
